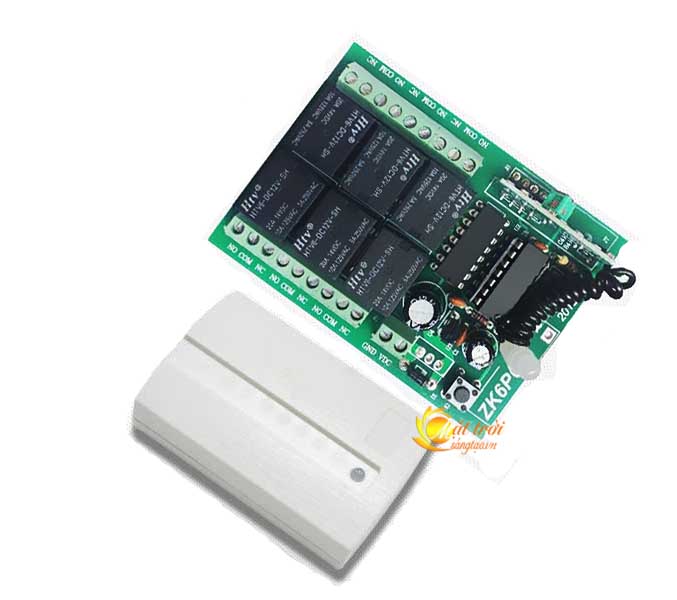

mach-dktx-rf-6-cong-4-che-do-1

Mạch công tắc điều khiển từ xa 6 cổng học lệnh RF 4 chế độ 12VDC

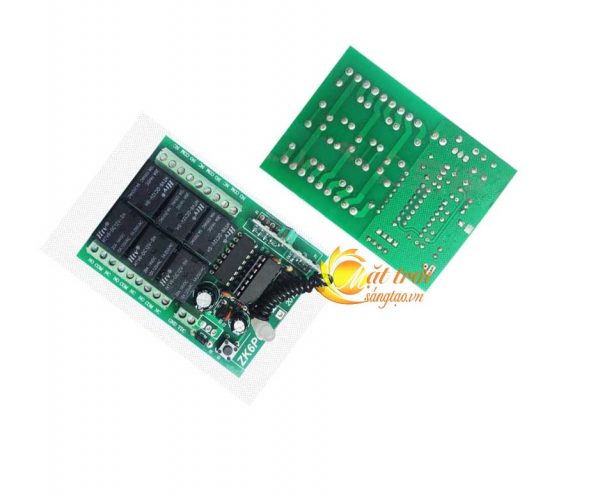

mach-dktx-rf-6-cong-4-che-do-2
Thông số kỹ thuật:

– Điện áp làm việc: DC12V

– Dòng hoạt động: ≤6mA

– Nhiệt độ làm việc: -20℃ – +60℃

– Độ nhạy nhận: 105dBm

– Tần số điều khiển: 315MHz

– Dòng tải mỗi rơ le: ≤10A
– Chip mã hóa: PT2262, EV1S27,

– Mạch có thể học lệnh được các loại điều khiển từ xa RF tần số 315Mhz mã cố định (IC 2262, 2260, 2264, ev1527 ….. )

– 6 rơ le học lệnh và điều khiển riêng biệt, mỗi rơ le có nút học lệnh điều khiển riêng.

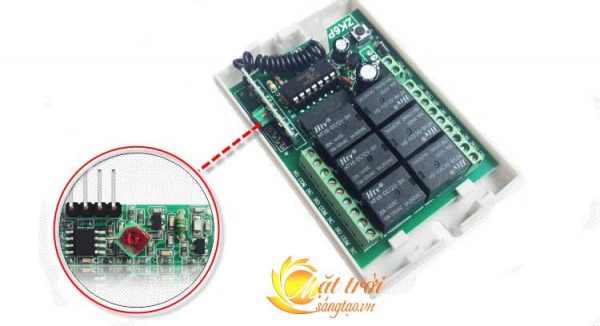

mach-dktx-rf-6-cong-4-che-do-3

Chú ý: Giá sản phẩm chưa bao gồm tay điều khiển từ xa

Nếu chưa có tay điều khiển bạn có thể đặt mua tại đây: Điều khiển RF

mach-dktx-rf-6-cong-4-che-do-1

  1. Chế độ không tự giữ M (Momentary: Press and hold –>On, Release –>Off)

(Bấm và giữ một phím trên tay điều khiển thì đóng mạch, nhả phím thì ngắt mạch)

  1. Chế độ tự giữ L (Latched: Press –>On, Press other button –>Off)

(Bấm nhả 1 phím trên tay điều khiển thì đóng mạch, bấm một phím bất kì khác trên cùng tay điều khiển thì ngắt mạch)

  1. Chế độ tự giữ T (Toggle: Press –>On, Press again –>Off)

(Bấm nhả 1 phím trên tay điều khiển thì đóng mạch, bấm lại phím đó lần nữa thì ngắt mạch)

  1. Chế độ không tự giữ J (Jog)(Bấm 1 phím trên tay điều khiển dù có nhả phím hay giữ phím thì mạch cũng chỉ đóng nháy cái rồi ngắt luôn –> Thường ứng dụng để điều khiển “bấm nút” từ xa)
  1. HƯỚNG DẪN HỌC LỆNH ĐIỀU KHIỂN CÁC CHẾ ĐỘ  <— Click

(Liên hệ shop cung cấp mã đơn hàng để lấy password xem HDSD chi tiết)

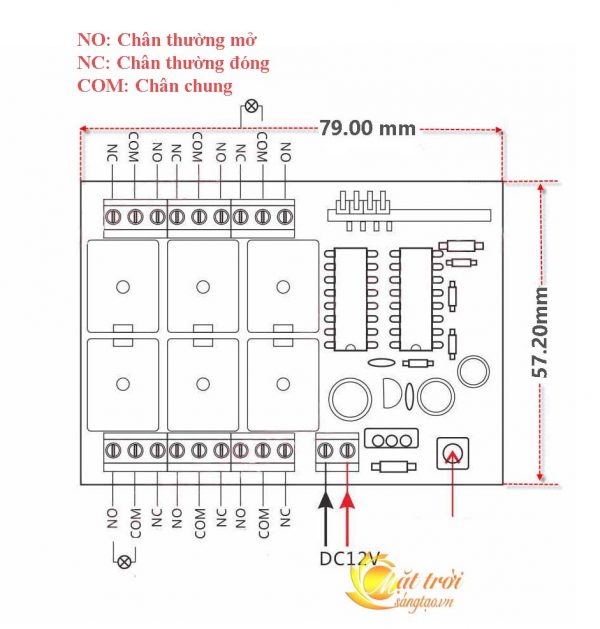

SƠ ĐỒ ĐẤU NỐI:
mach-dktx-rf-6-cong-4-che-do-4
