Công tắc cảm biến nhiệt độ ST3230 12VDC/220VAC


149.000 ₫

Tự động đóng mở thiết bị làm lạnh, làm nóng theo dải nhiệt độ tự cài đặt…

Clear

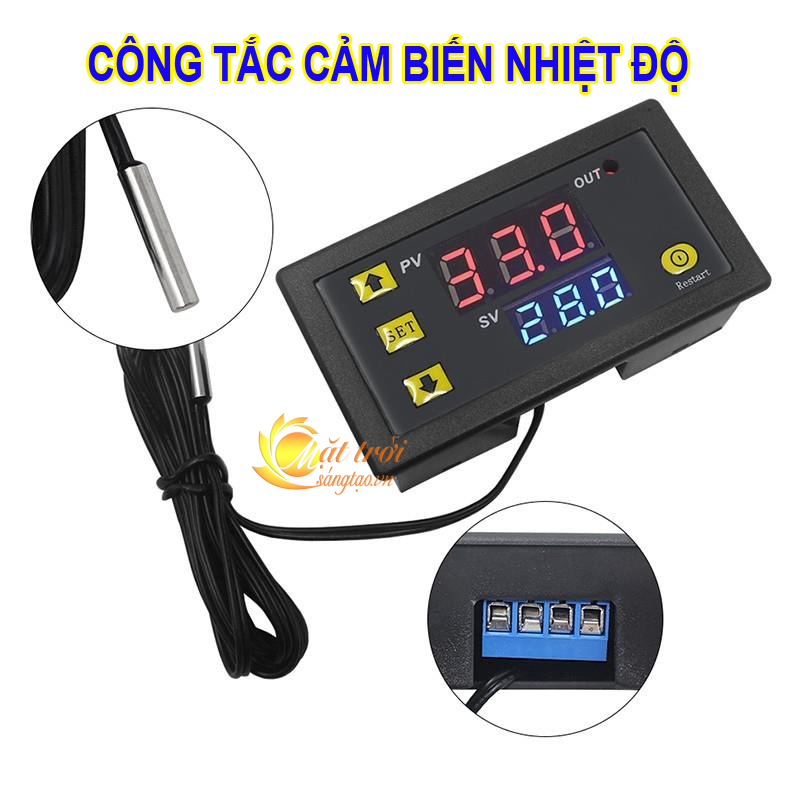

Công tắc cảm biến nhiệt độ ST3230

cong-tac-cam-bien-nhiet-do-suntech-12vdc_1

* Thiết kế thông minh, nhỏ gọn, chuyên cho lắp âm rất đẹp

* Tự động bật, tắt máy làm mát hoặc máy sưởi do ta cài đặt

* Đầu cảm biến rời có thể ngâm trong nước hoặc để ngoài không khí

* Màn hình hiển thị kỹ thuật số rõ ràng, dễ theo dõi (Màn hình hiển thị nhiệt độ môi trường và nhiệt độ cài đặt)

* Độ chính xác cao với sai số: ±0.1 độ C

* Nhiệt độ có thể cài đặt từ -55 độ C tới 120 độ C

* Điện áp nuôi mạch 12VDC tùy chọn; Rơ le đầu ra độc lập nên có thể đóng ngắt cho mọi điện áp khác nhau.

* Tự động bật hoặc tắt thiết bị theo nhiệt độ tự cài đặt.

* Có thể chọn chế độ sửa ấm hoặc làm mát.

* Đặt nhiệt độ giới hạn trên cao nhất / thấp nhất để tránh tai nạn.

* Báo động nhiệt độ cao, khi đo nhiệt độ đạt đến nhiệt độ cài đặt, bộ điều khiển sẽ báo động.

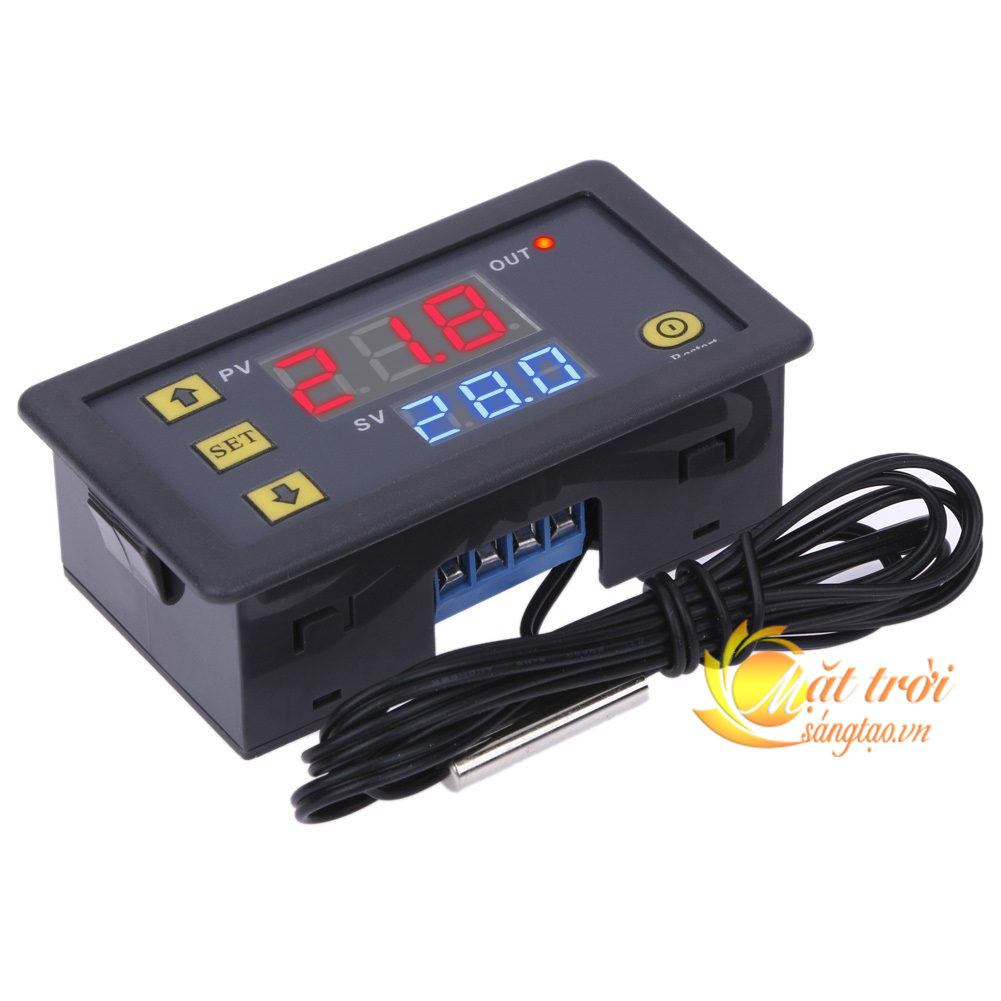

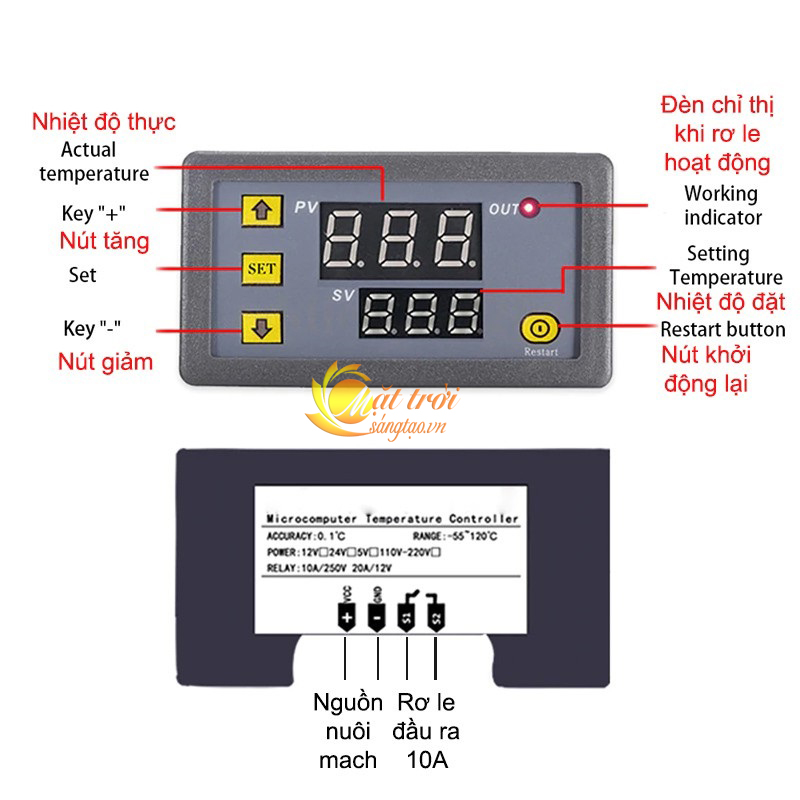

cong-tac-cam-bien-nhiet-do-suntech-12vdc_3 cong-tac-cam-bien-nhiet-do-suntech-12vdc_2

Ứng dụng:

Tự động đóng mở thiết bị làm lạnh, làm nóng theo nhiệt độ tự cài đặt…

Công tắc cảm biến nhiệt độ được ứng dụng rộng rãi trong đời sống, giúp chúng ta tự động hóa trong các lĩnh vực chăn nuôi, ấp trứng, nông nghiệp, công nghiệp, bể cá… chẳng hạn như tự động bật tắt máy phun sương, quạt hay thiết bị làm mát, kiểm soát nhiệt độ trong nhà vườn, nhà kính, bể cá, tưới tiêu, van xả tự động, v.v…

Tự động bật quạt làm mát trong các trang trại chăn nuôi giúp duy trì nhiệt độ trang trại trong ngưỡng cho phép.

Bật tắt máy làm ấm hoặc mát nước bể cá.

Tự động phun tưới cây khi nhiệt độ trong vườn cao…

cong-tac-cam-bien-nhiet-do-suntech-12vdc_9

Công tắc cảm biến nhiệt độ ST3230 được ứng dụng trong nông nghiệp (trồng hoa, rau, cây cảnh) và chăn nuôi (máy ấp trứng). Công tắc tự động tắt mở thiết bị, máy phun sương, máy bơm nước, thiết bị làm mát, tạo độ ẩm. Đối với người trồng hoa, trồng cây cảnh hay rau, việc đảm bảo mức nhiệt độ và độ ẩm phù hợp là mối quan tâm hàng đầu. Nhiệt độ lên quá cao, đất và không khí thiếu độ ẩm sẽ làm cây khô héo không sinh trưởng được. Công tắc cảm biến nhiệt độ là thiết bị được các chủ vườn sử dụng để đảm bảo nhiệt độ và độ ẩm cho vườn cây luôn ở mức lý tưởng. Công dụng của chiếc công tắc này là tự động tắt mở thiết bị theo cảm biến nhiệt độ. Ví dụ khi nhiệt độ vượt quá mức cho phép, công tắc tự động bật máy phun sương, máy bơm nước, thiết bị làm mát, thiết bị tạo độ ẩm. Việc đảm bảo mức nhiệt hợp lý cho vườn cây hoàn toàn được tự động hóa, giải phóng bớt công sức cho người làm vườn.

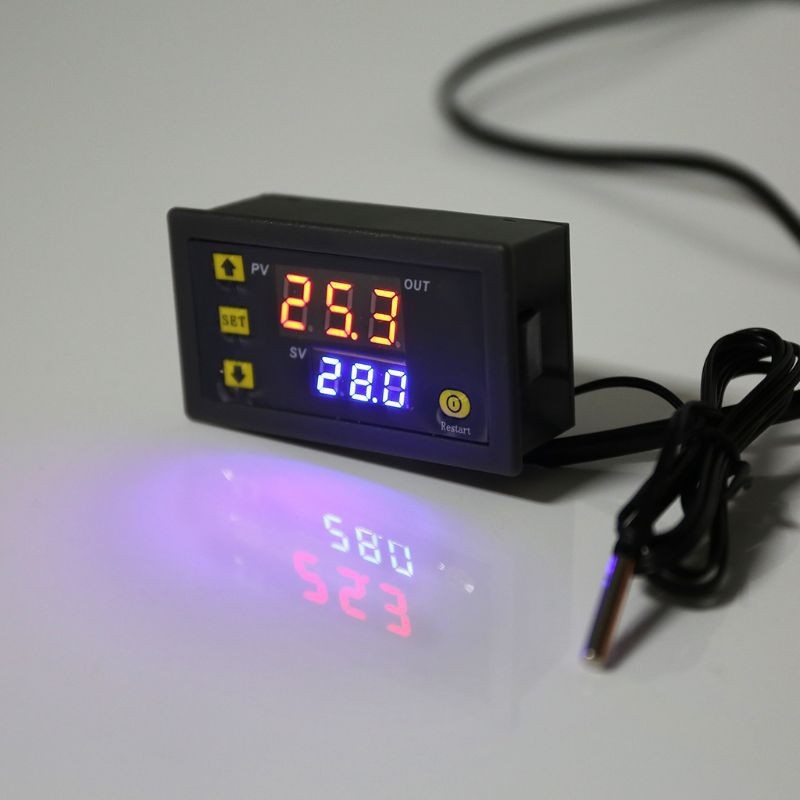

cong-tac-cam-bien-nhiet-do-suntech-12vdc_6

cong-tac-cam-bien-nhiet-do-suntech-12vdc_7



Chức năng:

* Chế độ LÀM MÁT.

Khi nhiệt độ cảm biến THẤP HƠN nhiệt độ NGƯỠNG thì ổ cắm NGẮT điện (tắt quạt, máy làm lạnh…)

Khi nhiệt độ cảm biến CAO HƠN nhiệt độ NGƯỠNG thì ổ cắm BẬT điện (bật quạt, máy làm lạnh…)

* Chế độ SƯỞI ẤM

Khi nhiệt độ cảm biến THẤP HƠN nhiệt độ NGƯỠNG thì ổ cắm BẬT điện (bật máy sưởi…)

Khi nhiệt độ cảm biến CAO HƠN nhiệt độ NGƯỠNG thì ổ cắm NGẮT điện (tắt máy sưởi…)



cong-tac-cam-bien-nhiet-do-suntech-12vdc_8

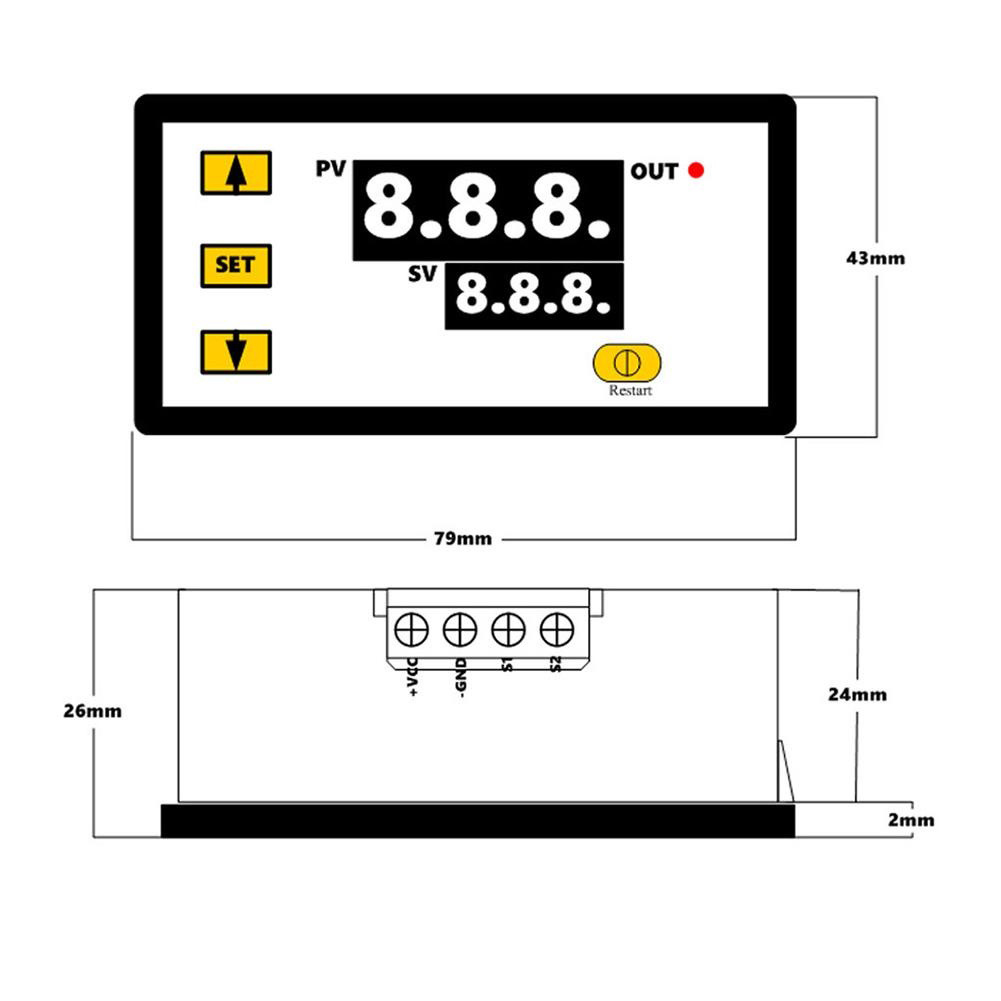

cong-tac-cam-bien-nhiet-do-suntech-12vdc_12



Thông số kỹ thuật:

Model: ST3230

Điện áp hoạt động: 12VDC hoặc 220VAC (tùy chọn)

Dòng điện ra cực đại: 20A (dùng cho thiết bị tải trở dưới 1.500W, thiết bị tải dung dưới 300W)

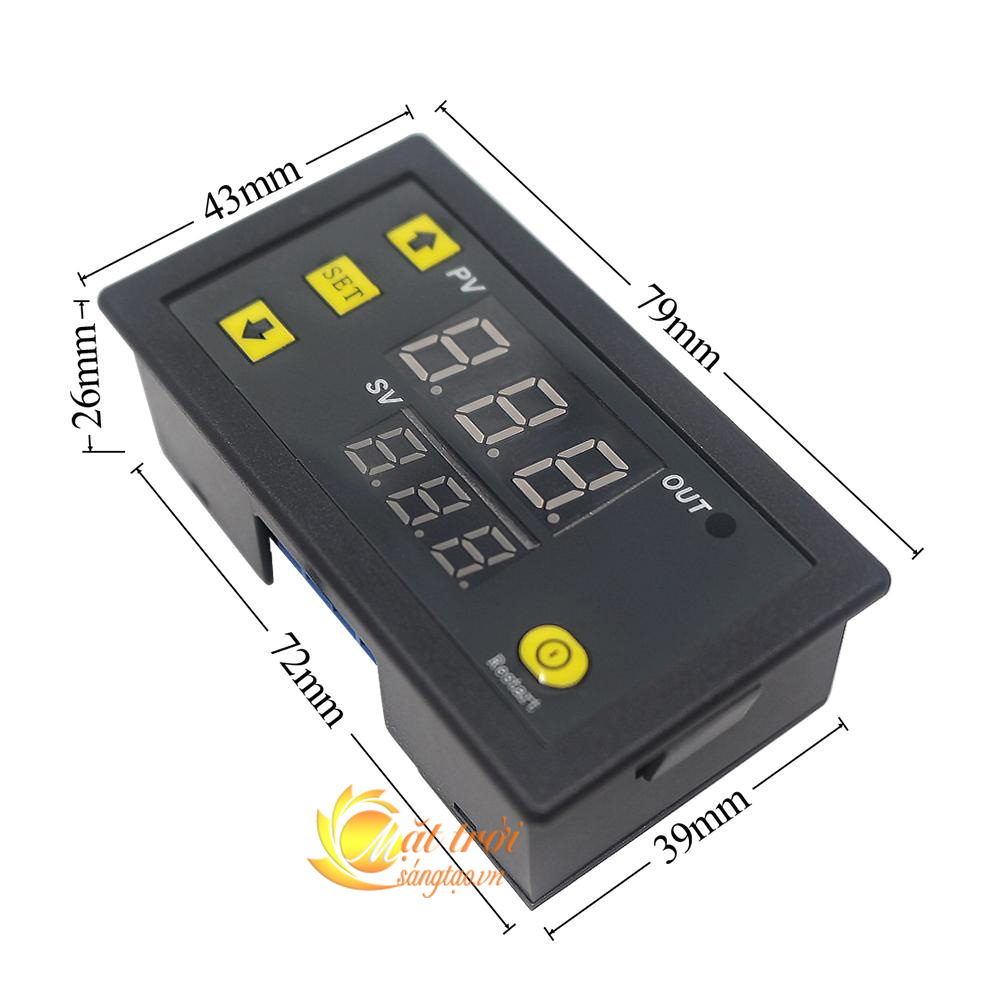

Kích thước: 79 * 43 * 26 MM

Kích thước lỗ khoét lắp đặt: 74 * 39 MM

Chiều dài dây đầu cảm biến: 60cm

Trọng lượng: 65g

Nhiệt độ: -55 đến 120 độ C

Nhiệt độ làm việc :-10-60 °C, độ ẩm làm việc 20%-85% RH

Sai số: ±0.1 độ C

Màu hình hiển thị: đỏ và xanh

Lưu dữ liệu: Có

cong-tac-cam-bien-nhiet-do-suntech-12vdc_10 cong-tac-cam-bien-nhiet-do-suntech-12vdc_11

HƯỚNG DẪN SỬ DỤNG:

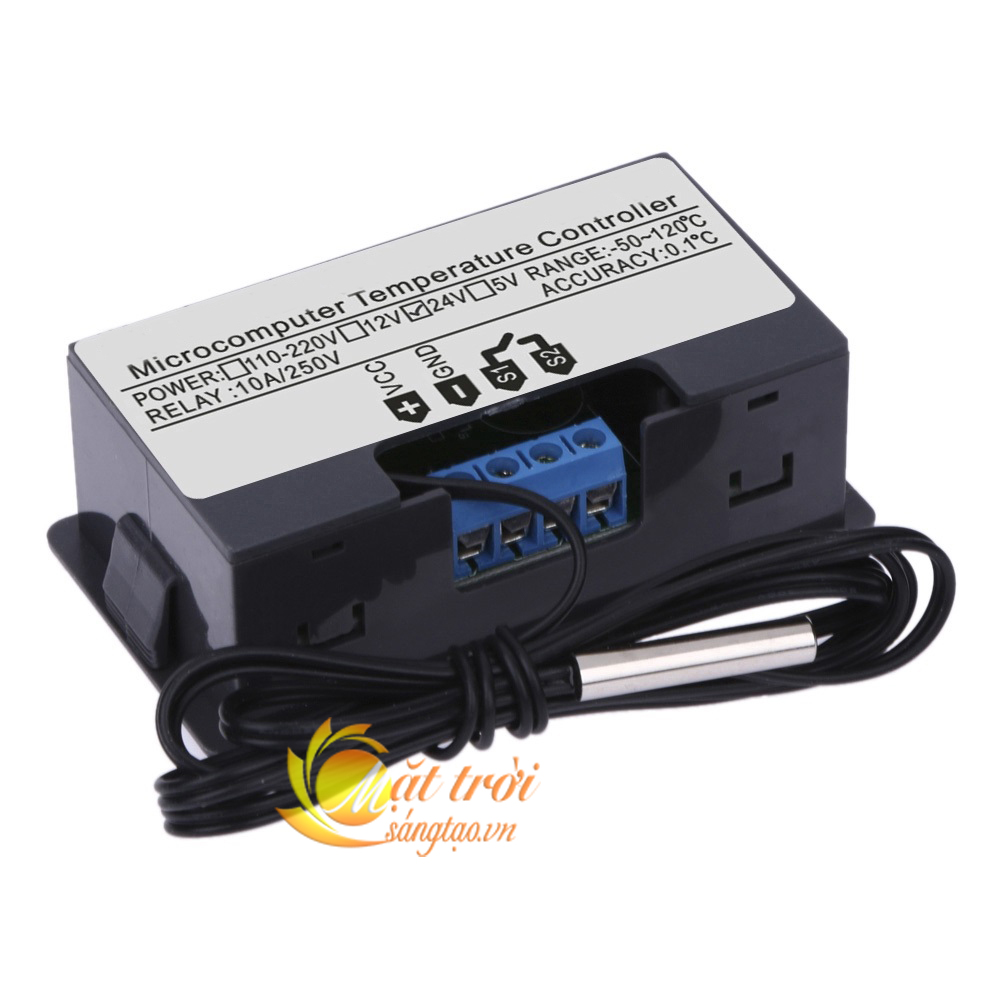

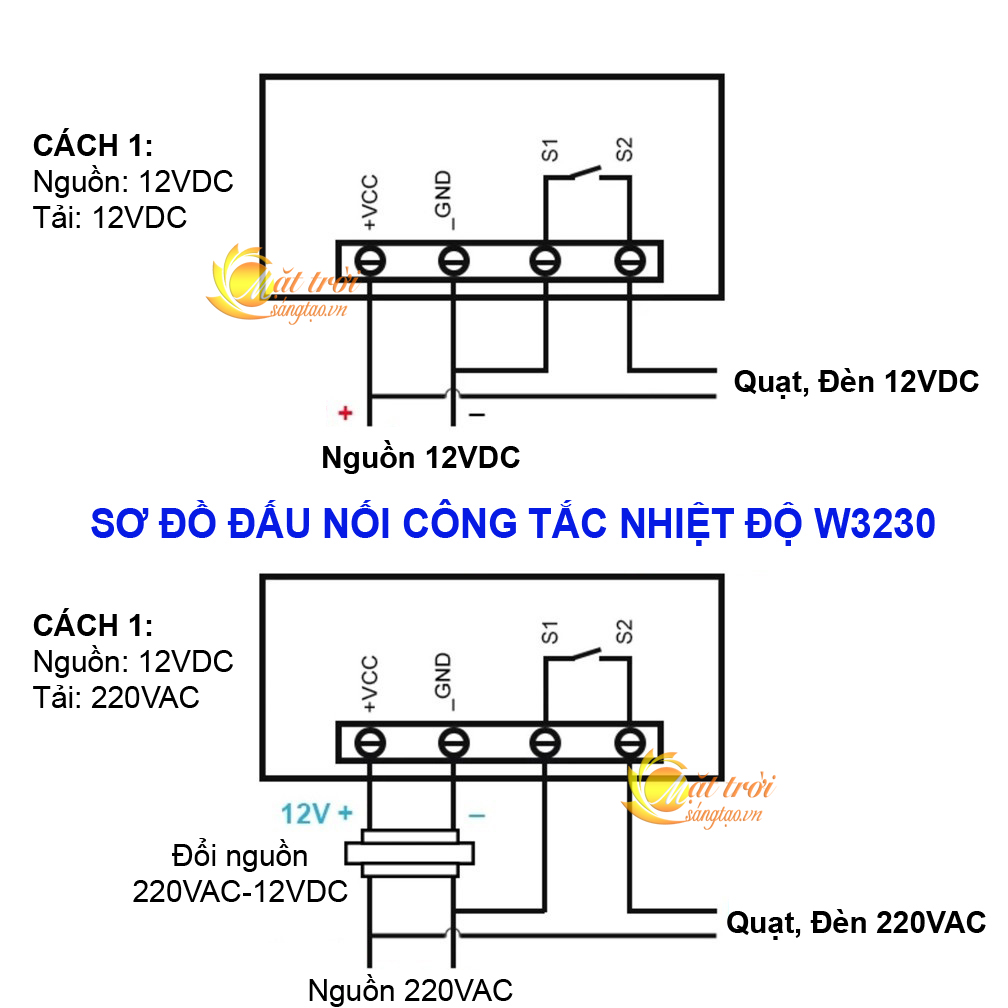

– Nối nguồn điện 12VDC vào mạch điện (Cực dương vào chân VCC, cực âm vào chân GND), màn hình hiển thị nhiệt độ hiện tại PV sẽ sáng.

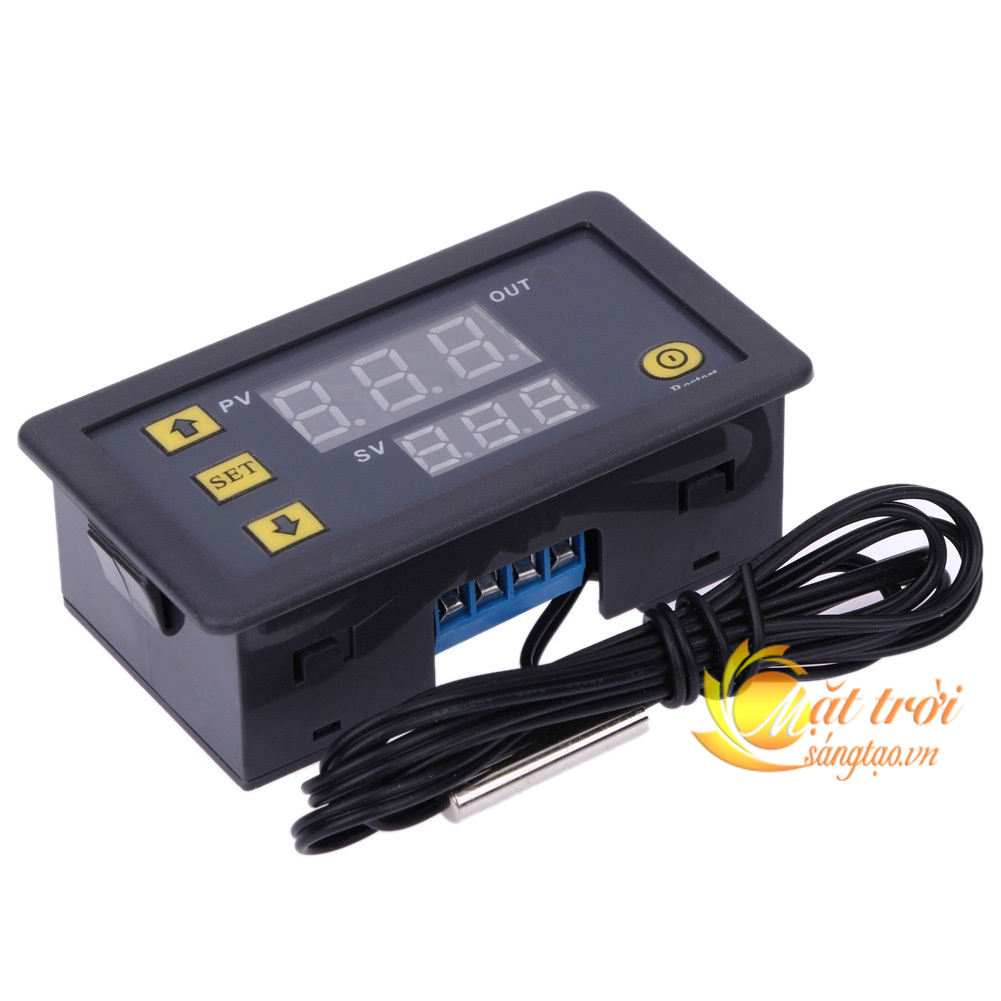

– Trên mặt công tắc có 4 nút ấn: 1 Nút “Restart” và 3 nút cài đặt (Tăng, Giảm, SET)

– Để cài đặt nhiệt độ NGƯỠNG ta ấn nhả nút SET, màn hình hiển thị nhiệt độ SV sẽ nhấp nháy, bấm nút mũi tên Lên-Xuống để tăng hoặc giảm nhiệt độ (có thể bấm giữ để tăng giảm nhanh), chọn ngưỡng nhiệt độ xong thì bấm nút SET để thoát và công tắc bắt đầu hoạt động.

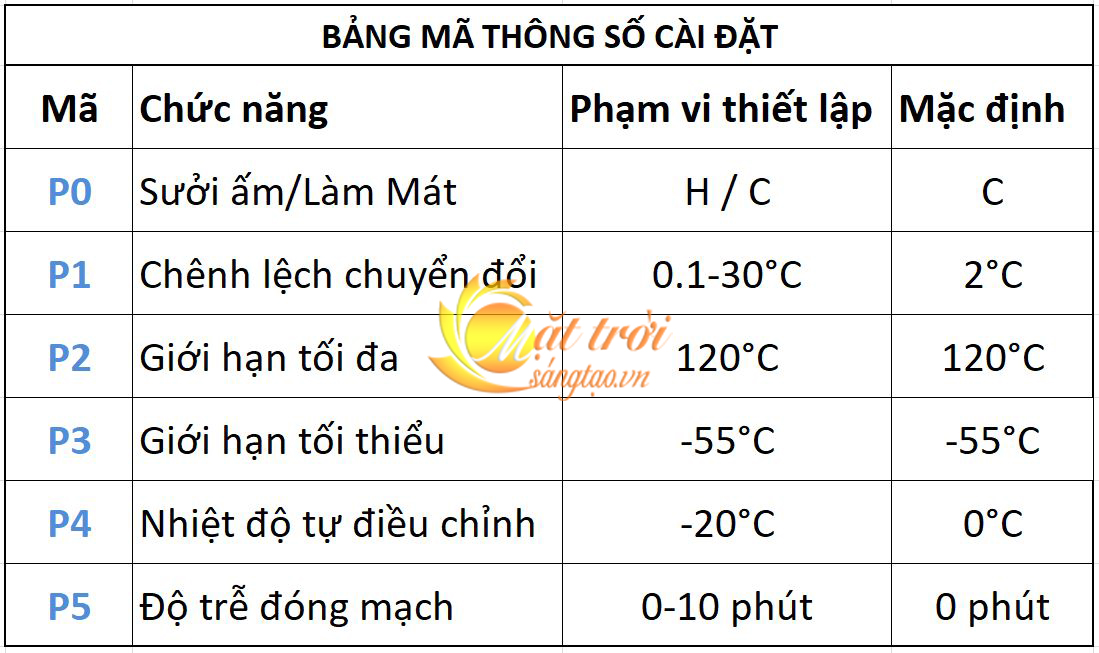

– Cài đặt các thông số P0, P1, P2, P3, P4, P5: Bấm giữ nút SET khoảng 5 giây rồi bấm Lên/Xuống để chọn các thông số P0-P5

*P0: H là chế độ SƯỞI ẤM, C là chế độ LÀM MÁT

*P1: Khoảng chênh nhiệt độ chuyển trạng thái, khi nhiệt độ đo được chênh P1 (độ C) so với nhiệt độ ngưỡng thì công tắc mới đóng ngắt.

*P2: Giới hạn cài đặt nhiệt độ tối đa

*P3: Giới hạn cài đặt nhiệt độ tối thiếu

*P4: Nhiệt độ tự điều chỉnh, nhiệt độ hiển thị sẽ tự động cộng hoặc trừ vào nhiệt độ cảm biến đo được.

*P5: Độ trễ đóng mạch, khi nhiệt độ đo được đạt ngưỡng và duy trì sau một khoảng thời gian trễ thì mạch mới đóng ngắt.

cong-tac-cam-bien-nhiet-do-suntech-12vdc_11

– Khi nhiệt độ đạt ngưỡng thì công tắc chuyển trạng thái, nếu công tắc đóng mạch thì đèn OUT sáng, công tắc ngắt mạch thì đèn OUT tắt.

Khi đèn OUT sáng thì chân S1 thông sang chân S2 (thông mạch từ S1 sang S2 chứ không có điện áp ra chân S1-S2, đưa điện áp nào vào S1 thì sẽ ra S2 )

– Để khởi động lại công tắc thì bấm nút Restart

Có 2 trường hợp:

– Chế độ LÀM MÁT: Đặt P0=”C”, khi đó nhiệt độ  >=SV công tắc sẽ BẬT và khi nhiệt độ <SV thì công tắc sẽ TẮT.

– Chế độ SƯỞI ẤM: Đặt P0=”H”, khi đó nhiệt độ <SV công tắc sẽ BẬT và khi nhiệt độ >=SV thì công tắc sẽ TẮT



cong-tac-cam-bien-nhiet-do-suntech-12vdc_4 cong-tac-cam-bien-nhiet-do-suntech-12vdc_5

ST3230 DC12V 24V AC110V-220V AC Digital Temperature Controller LED Display Thermostat With Heating/Cooling Control Instrument

Specifications:
Power Supply:DC 12V/ AC 110V-220V
Temperature Control Range:-55℃-120℃
Resolution Ratio: 0.1°C(-9.9-99.9); 1°C(other range)
Color of Displaying: redue
Measurement accuracy: ±0.1°C
Control accuracy: 0.1°C
Sensor: NTC10K Waterproof sensor
Output: Relay Contact Capacity 20A 12V / 10A 220V
Environmental requirements: -10-60°C , humidity 20%-85%RH
Dimension:79mm *43mm*26mm
Cutting Size:73mm*39mm
Sensor wire: 1 meter

ST3230 Relay Output Digital Temperature Controller -55~120C Thermostat Regulator Heating Cooling Control Switch 10A 220V/20A 12V

Overview:
Mini temperature controller.
With clear LED display for better readability.
Wide temperature measuring range.
Heating or cooling control.
All parameters setting can be saved after short circuit.
Relay output.
High Control precision 0.1 centigrade
Can be used for domestic freezer, water tanks, refrigerator, industrial chiller, steamer, industrial equipment and other temperature-controlled system.

Chọn phiên bản:

220VAC, 12VDC
