Công tắc bảo vệ an toàn cho phao điện máy bơm SS09 (Chống giật, tăng tuổi thọ..)


Rơle bảo vệ an toàn cho phao điện máy bơm SS09 kết hợp với phao điện để bật tắt máy bơm tự động CHỐNG GIẬT ĐIỆN, đảm bảo an toàn tuyệt đối…

Sản phẩm này đã hết hàng hoặc không có sẵn.

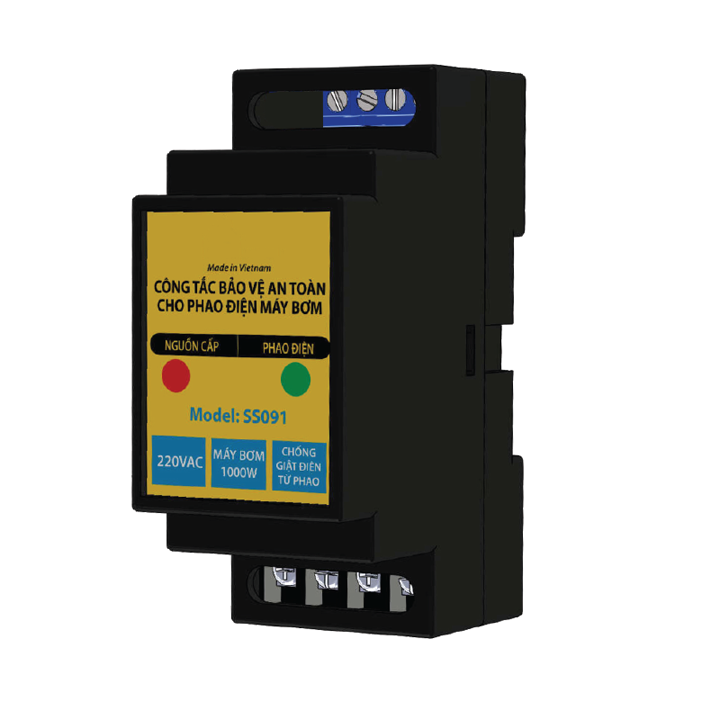

Rơle bảo vệ an toàn cho phao điện máy bơm SS09

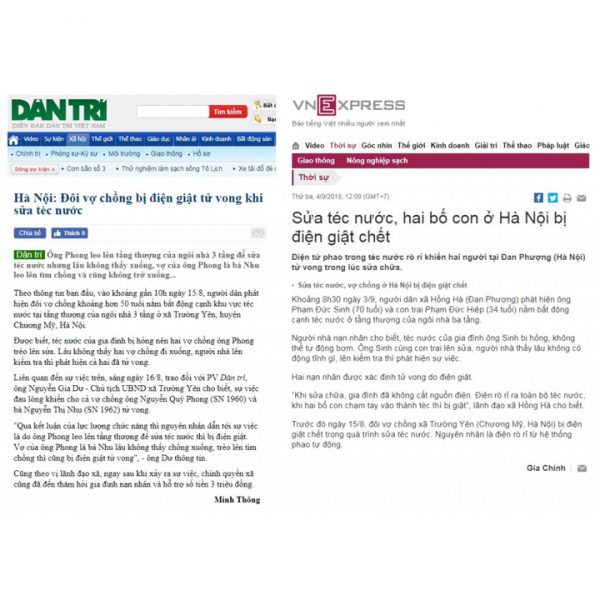

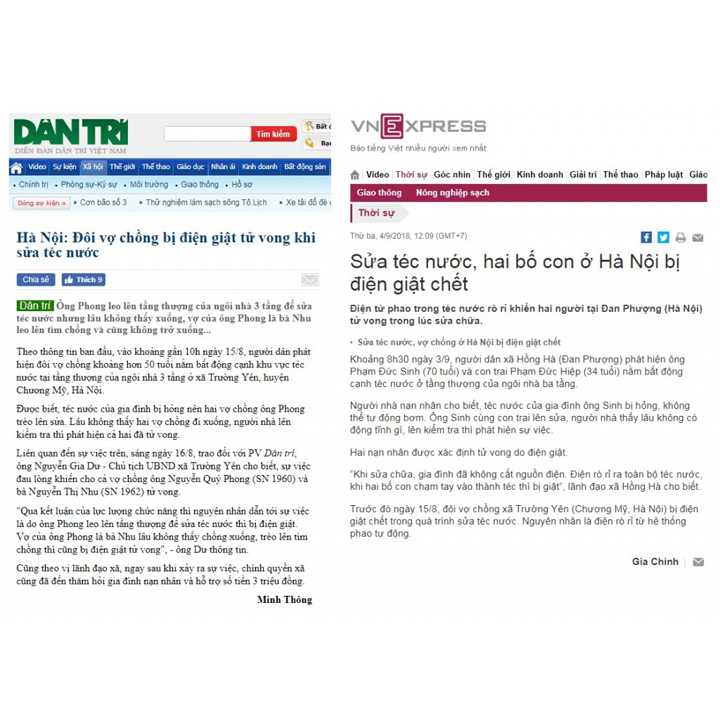

Trong cuộc sống hiện đại, hệ thống phao điện máy bơm mặc dù rất tiện ích nhưng vẫn tiềm ẩn nguy hiểm chết người.

cong-tac-bao-ve-an-toan-cho-phao-dien-may-bom-ss09_8

   Với mong muốn bảo vệ an toàn tuyệt đối cho người sử dụng và thiết bị, chúng tôi đã nghiên cứu và phát triển sản phẩm rơle bảo vệ an toàn cho phao điện máy bơm SS09

   Rơle an toàn SS09 Kết hợp với phao điện để bật tắt máy bơm tự động, ứng dụng cho nhà phố, nhà cao tầng, téc nước trên cao, bể nước có sử dụng phao điện để bật tắt tự động máy bơm bơm nước vào bể, chống tràn hoặc chống cạn cho bể.

   Việc nối dây từ các phao chống tràn hay chống cạn, và nối máy bơm vào công tắc SS09 không yêu cầu phải đi lại dây điện hạ tầng, công tắc SS09 được lắp đặt khu vực máy bơm khiến việc bảo dưỡng, hoặc sửa chữa dễ dàng hơn.



cong-tac-bao-ve-an-toan-cho-phao-dien-may-bom-ss09_1



Tính năng nổi bật

1. Bảo vệ an toàn cho người sử dụng

cong-tac-bao-ve-an-toan-cho-phao-dien-may-bom-ss09_2

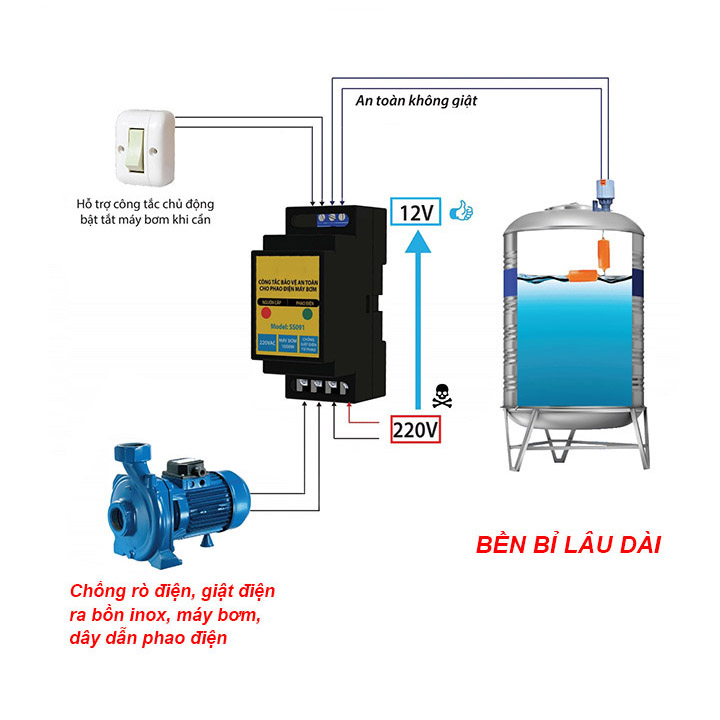

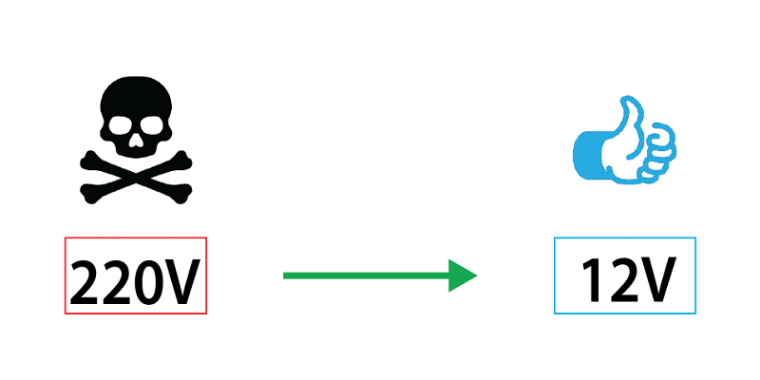

   Thông thường, hệ thống phao điện bể trên / bể ngầm sử dụng trực tiếp điện xoay chiều 220VAC để bật tắt máy bơm, qua một thời gian sử dụng trong môi trường ẩm ướt, các phao bể nước sẽ dễ bị dò gỉ điện ra bể chứa nước hoặc dò gỉ điện ra thành bể kim loại, có thể gây giật điện, mất an toàn cho tính mạng người sử dụng. Công tắc an toàn SS09 ra đời với mục đích cách ly nguồn điện 220VAC khỏi các phao bể nước, thay vào đó sử dụng nguồn điện 1 chiều 12VDC không có nguy cơ gây giật điện đảm bảo an toàn cho hệ thống các phao tại bể nước. Công tắc bảo vệ an toàn SS09 là thiết bị trung gian, giúp hệ thống phao bật tắt máy bơm 220VAC mà không cần sử dụng trực tiếp điện 220VAC.

2. Tăng tuổi thọ cho phao điện

cong-tac-bao-ve-an-toan-cho-phao-dien-may-bom-ss09_4

   Hệ thống các phao điện khi nối vào công tắc SS09 không chịu dòng điện trực tiếp để bật tắt máy bơm nên sẽ tăng tuổi thọ sử dụng của phao, đảm bảo sử dụng lâu dài và tiện lợi hơn do khi hỏng thì thay thế mất công hơn thay thế công tắc.

3. Bật cưỡng bức máy bơm bằng công tắc tay

   cong-tac-bao-ve-an-toan-cho-phao-dien-may-bom-ss09_3

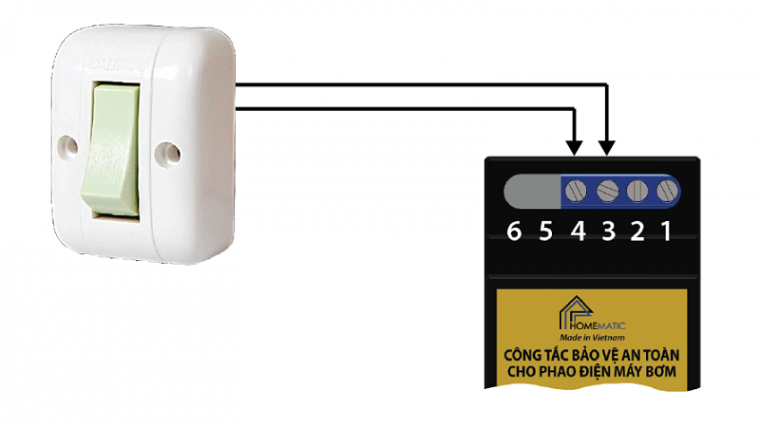

   Hỗ trợ công tắc tay để bật cưỡng bức máy bơm trong các trường hợp cần thiết như phao hỏng chưa kịp thay phao, máy bơm có thể hoạt động để không gián đoạn sinh hoạt thường ngày. Hoặc cưỡng bức bật máy bơm để bơm tràn bể trên rửa sân/mái, hoặc rút bớt nước ở bể dưới để rửa bể, v.v…

   Lưu ý: Trong trường hợp bạn muốn cưỡng bức tắt máy bơm khi các phao điện đang bật máy bơm, chỉ việc cắt nguồn vào công tắc SS09

4. Hỗ trợ kiểm tra các sự cố mất nước

cong-tac-bao-ve-an-toan-cho-phao-dien-may-bom-ss09_5

HỖ TRỢ KIỂM TRA CÁC SỰ CỐ MẤT NƯỚC

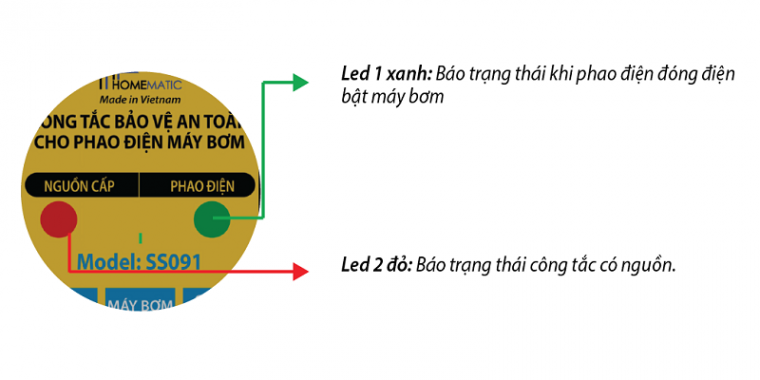

   Khi xẩy ra sự cố mất nước sinh hoạt, thông qua công tắc SS09 và bằng cách quan sát 2 đèn LED trạng thái, người dùng có thể tự kiểm tra và phát hiện các nguyên nhân gây mất nước để khắc phục kịp thời.

a. Nếu cả 2 đèn LED trạng thái đều không sáng

   Lúc này cần kiểm tra lại nguồn điện cấp vào công tắc có điện hay không bằng cách dùng bút thử điện đo dây lửa và đo ở cổng L của công tắc.

b. Nếu cả 2 đèn LED trạng thái đều sáng

   Cả 2 đèn LED đều sáng nhưng vẫn mất nước, khi đó có thể hỏng máy bơm hoặc rơ-le bên trong công tắc SS09. Lúc này, bạn cắt điện cấp vào công tắc SS09 và tháo hết các dây đấu nối từ phao và từ máy bơm vào công tắc, sau đó cấp lại điện và bấm nút công tắc tay vài lần. Nếu vừa bấm đồng thời nghe thấy tiếng “tạch” của rơ-le bên trong công tắc thì chứng tỏ máy bơm nước bị hỏng, bạn cần kiểm tra lại máy bơm bằng cách đóng điện trực tiếp vào máy bơm xem có hoạt động không. Nếu không nghe thấy tiếng “tạch” của rơ-le thì có nghĩa là công tắc SS09 bị hỏng và bạn cần liên hệ đại lý bán hàng để bảo hành sửa chữa.

c. Nếu Led 2 màu đỏ sáng, Led 1 màu xanh tắt.

   Trường hợp này phao điện bị hỏng:

   Nếu là bể ngầm thì có thể phao bể ngầm bị hỏng, hoặc do mất nước từ nhà máy nước cấp nước vào bể ngầm, lúc này bạn cần kiểm tra bể ngầm xem có nước hay không (có thể đo nứt vỡ đường ống cấp nước vào bể ngầm). Trong trường hợp vẫn có nước trong bể, thì bạn cần thay thế sớm phao điện của bể ngầm (tiếp điểm của phao này có thể bị gỉ sét khi sử dụng lâu trong môi trường ẩm ướt). Nếu là bể trên thì có thể phao bể trên bị hỏng, lúc này bạn cần thay thế sớm phao điện bể trên (tiếp điểm của phao này có thể bị gỉ khi sử dụng lâu trong môi trường ẩm ướt)



cong-tac-bao-ve-an-toan-cho-phao-dien-may-bom-ss091 cong-tac-bao-ve-an-toan-cho-phao-dien-may-bom-ss092

Lưu ý quan trọng trước khi lắp đặt:

  • Chỉ thực hiện đấu nối thiết bị khi đã chắc chắn đảm bảo ngắt các nguồn điện cung cấp.
  • Không để thiết bị hoạt động trong điều kiện độ ẩm quá cao.
  • Không để nước vào thiết bị.
  • Nên treo bắt thiết bị lên tường cao ráo, tránh để dưới sàn hoặc đặt lên các thiết bị điện khác.

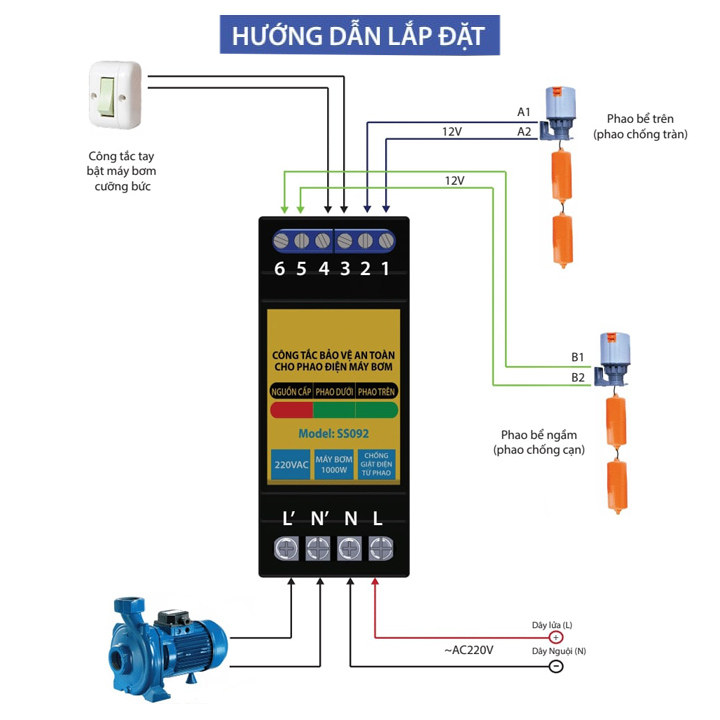

  • Đấu nối đúng theo sơ đồ hướng dẫn, mọi cách đấu nối sai khác so với hướng dẫn có thể gây hỏng hóc cho thiết bị.

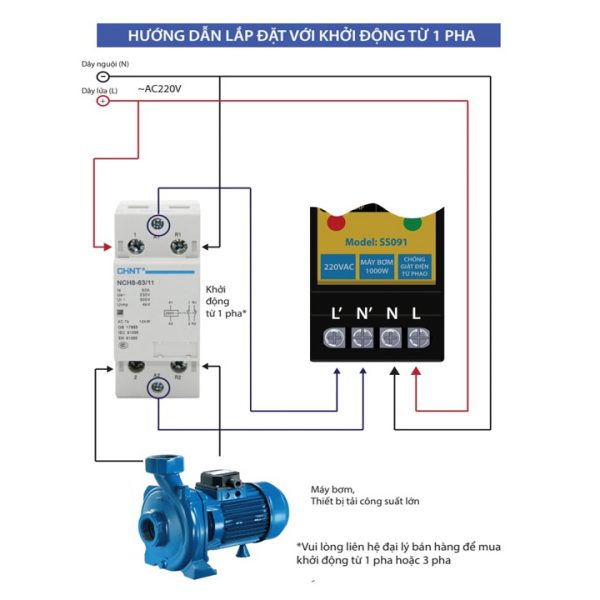

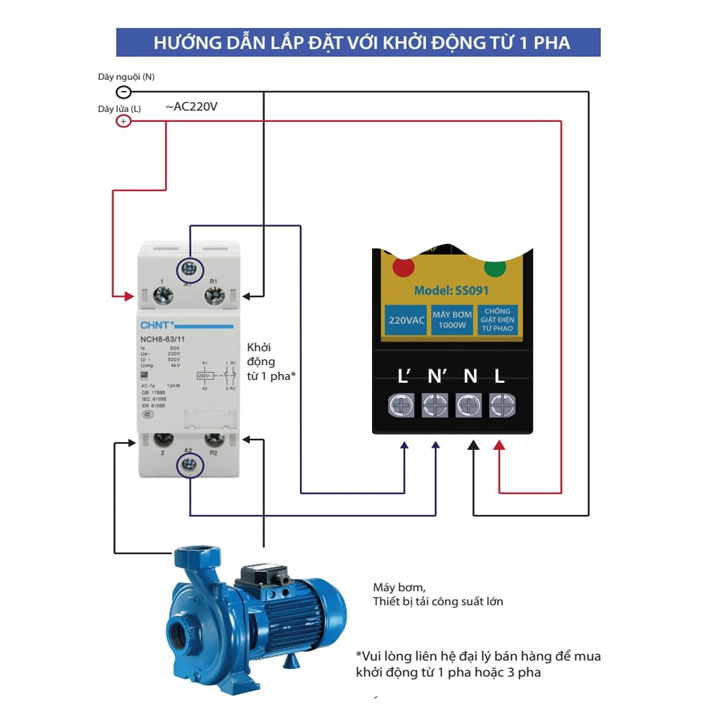

  • Không sử dụng thiết bị máy bơm quá công suất cho phép, nếu không cần phải sử dụng thêm khởi động từ.

cong-tac-bao-ve-an-toan-cho-phao-dien-may-bom-ss09_11

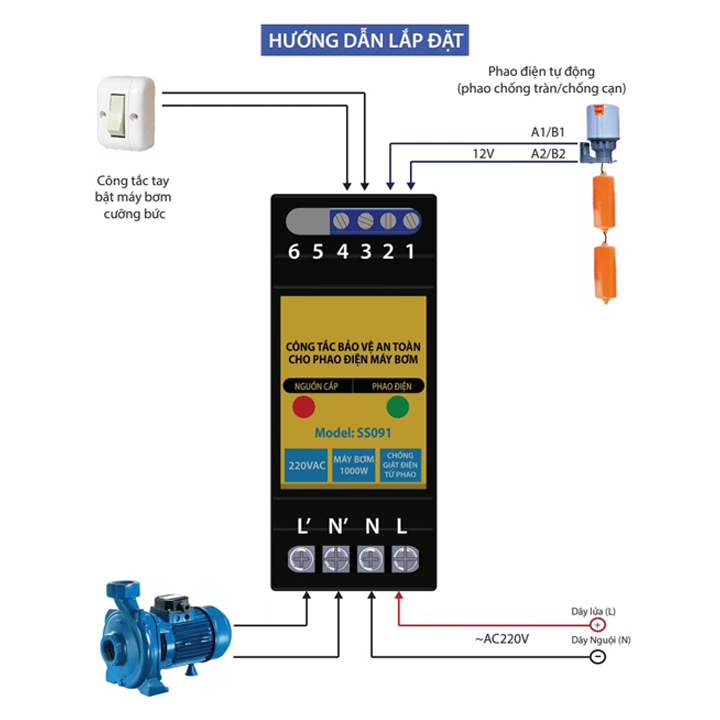

   Bước 1: Thực hiện ngắt nguồn điện trước khi đấu nối thiết bị và hệ thống phao điện máy bơm, kiểm tra cẩn thận các đường dây dẫn vào và ra của thiết bị, đảm bảo không rò điện, không chạm chập hoặc đứt dây.

   Bước 2: Xác định các dây từ phao điện bể trên và bể ngầm chỗ khu vực máy bơm. Xác định dây nguội và dây lửa bằng bút thử điện.

   Bước 3: Đấu nối các dây từ phao điện, dây từ máy bơm vào công tắc SS09 trước, kiếm tra cẩn thận. Sau đó mới đấu nối dây nguội và dây lửa vào công tắc rồi mới đóng điện.



THÔNG SỐ KỸ THUẬT:

  • Model: SS091 / SS092
  • Điện áp: 220VAC-50Hz
  • Công suất tải: Máy bơm công suất <1000W
  • Hỗ trợ phao điện: 1 phao (SS091) , 2 phao (SS092)
  • Hỗ trợ lắp tủ điện: Có ngàm lắp ray tủ điện
  • Điện năng tiêu thụ: <0.5W

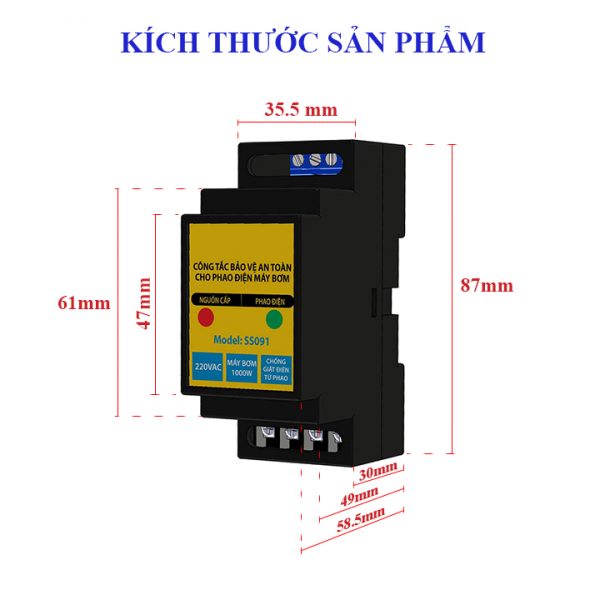

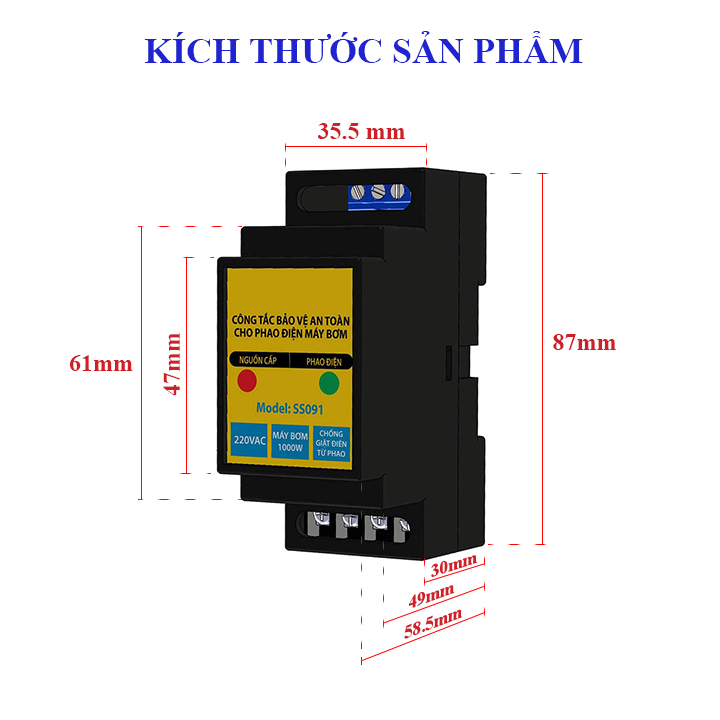

  • Kích thước: 89x55x37mm
  • Môi trường hoạt động: Độ ẩm <90%, Nhiệt độ 0-60°C
  • Xuất xứ: Việt Nam
  • Tiêu chuẩn sản xuất: TCCS 158655CEBT

cong-tac-bao-ve-an-toan-cho-phao-dien-may-bom-ss09_6

cong-tac-bao-ve-an-toan-cho-phao-dien-may-bom-ss09_10

Chọn loại:

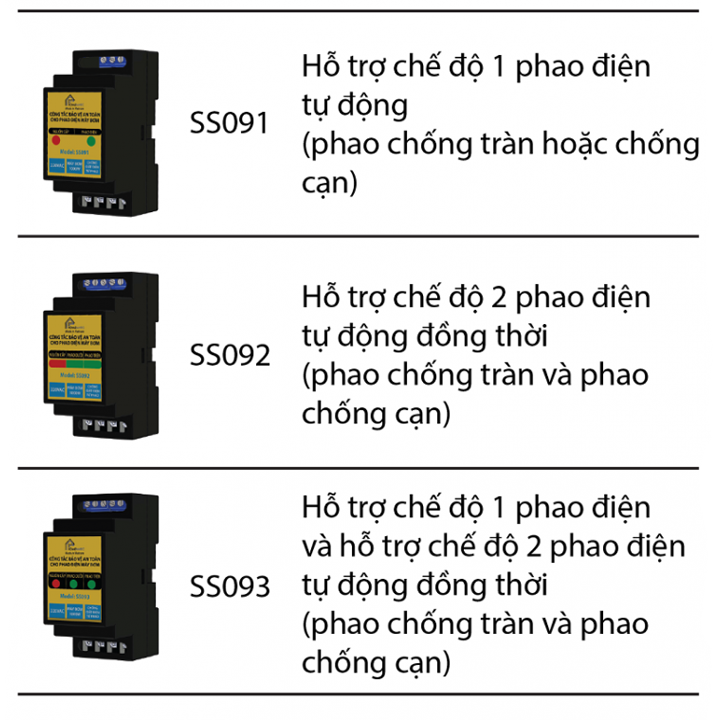

SS091 hỗ trợ 1 phao điện, SS091 + Khởi động từ 25A, SS092 hỗ trợ đồng thời 2 phao điện, SS092 + Khởi động từ 25A
