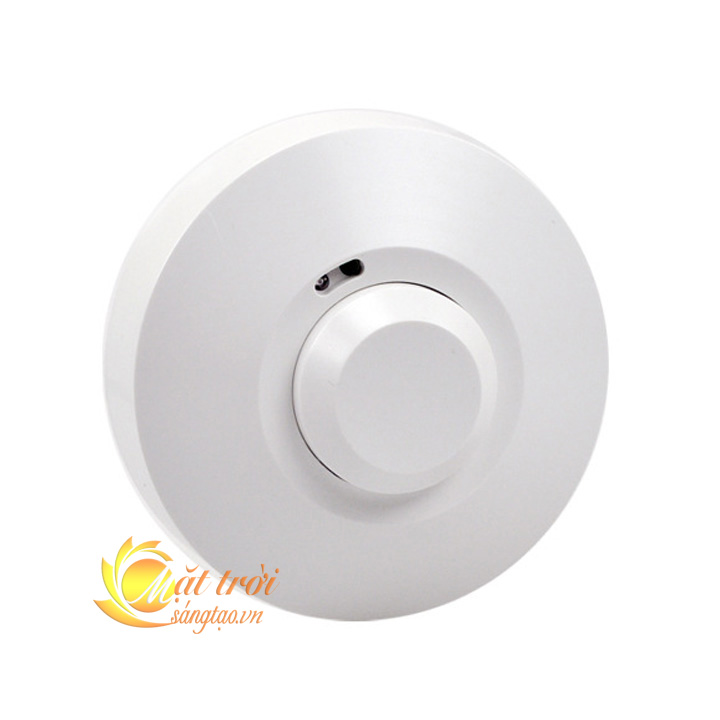

cong-tac-cam-bien-vi-song-radar-op-tran-suntech_3

Công tắc cảm biến vi sóng radar ốp trần Suntech


350.000 ₫ 295.000 ₫

Công tắc cảm biến vi sóng radar Suntech  ra đời khắc phục mọi nhược điểm của công tắc cảm biến hồng ngoại, không phụ thuộc môi trường, không có điểm mù, vùng phủ sóng rộng, cảm biến người chuyển động ngay cả khi có vật cản… Vì vậy có thể lắp kín bên trong vỏ bóng đèn, bên trên trần thạch cao, đặt trong hộp điện, sau kính…..


Công tắc cảm biến vi sóng radar Suntech – Sản phẩm ra đời khắc phục mọi nhược điểm của công tắc cảm biến hồng ngoại, không phụ thuộc môi trường, không có điểm mù, vùng phủ sóng rộng, cảm biến người chuyển động ngay cả khi có vật cản… Vì vậy có thể lắp kín bên trong vỏ bóng đèn, bên trên trần thạch cao, đặt trong hộp điện, sau kính…..

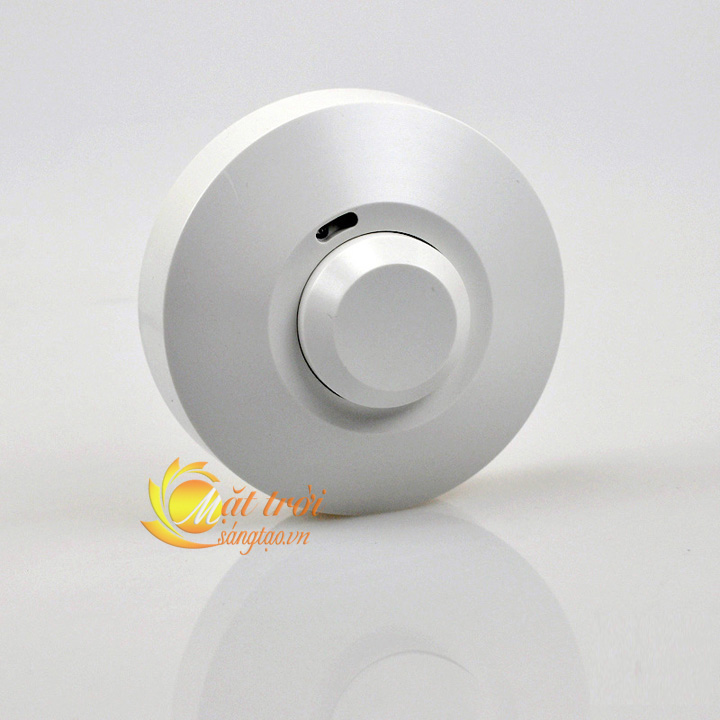

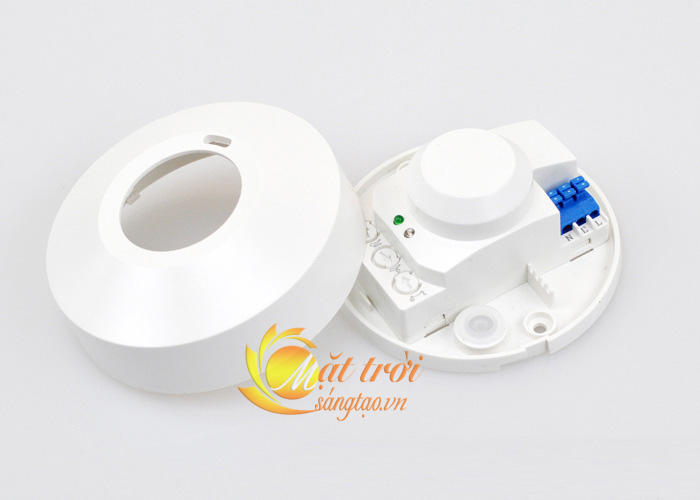

cong-tac-cam-bien-vi-song-radar-op-tran-suntech_1cong-tac-cam-bien-vi-song-radar-op-tran-suntech_2

Thông số kỹ thuật:
– Sử dụng công nghệ vi sóng kiểu radar, hoạt động theo hiệu ứng Doppler, sử dụng anter tiên tiến độ nhạy cao
– Vùng cảm biến hình cầu tâm lệch so với vị trí đặt thiết bị, bán kính cầu từ 1-8m tùy chỉnh, như vậy vùng cảm biến sẽ phủ xung quanh thiết bị, không có điểm chết, vùng phía trước sẽ rộng hơn vùng phía sau và bên ria.

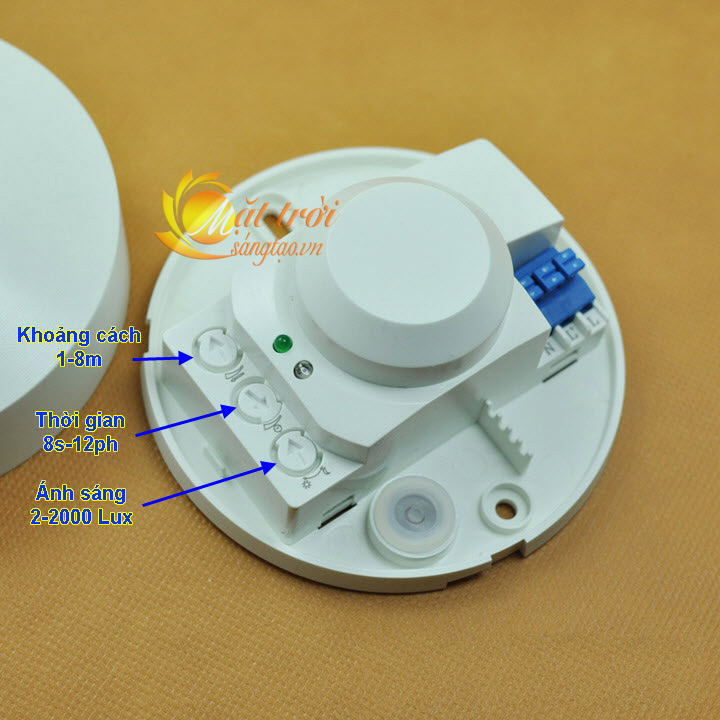

cong-tac-cam-bien-vi-song-radar-op-tran-suntech_6
– Model: SUNTECH
– Điện áp: 210 ~ 250V/50 ~ 60Hz
– Nhiệt độ hoạt động: -20 ℃ ~ +50 ° C
– Công suất tiêu thụ: < 10mW
– Công suất chịu tải: Max 1000W
– Thời gian trễ: từ 2 giây – 12 phút (tùy chỉnh)
– Khoảng cách phát hiện: 1-8 m (tùy chỉnh)

– Cảm biến ánh sáng: 2-2000 Lux (tùy chỉnh)
– Góc phát hiện: 360 °

– Hệ thống tần số cao: 5.8GH CW radar, ISM band
– Kích thước: 95x42mm
– Chất liệu: PC tài liệu chống cháy
– Cài đặt: trong nhà

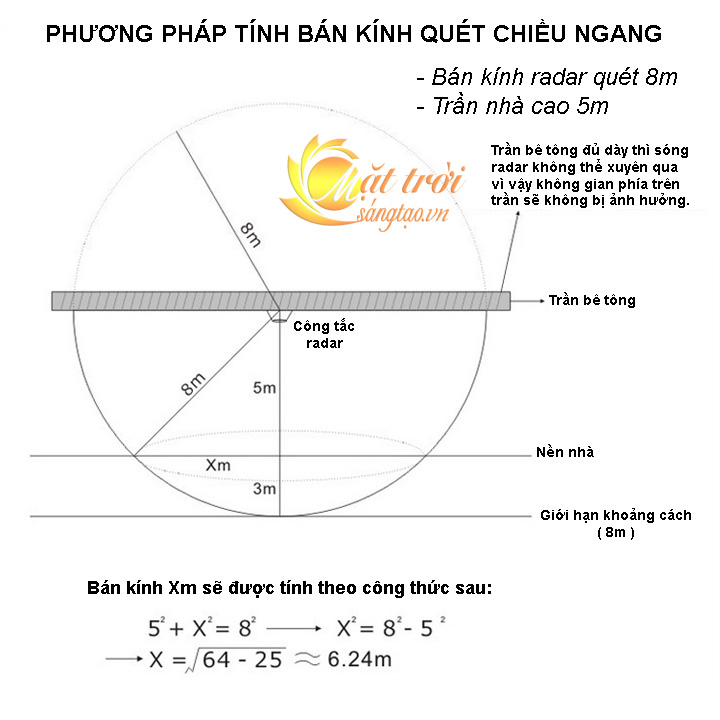

cong-tac-cam-bien-vi-song-radar-op-tran-suntech_4

Nhược điểm của cảm biến hồng ngoại:
– Khoảng cách cảm biến ngắn chỉ từ 3m-6m, phụ thuộc nhiệt độ môi trường, mùa hè chỉ được 2-3m, mùa đông từ 4-6m
– Góc phủ hẹp, chỉ từ 90-140 độ, nhiều vùng chết, kẻ gian có thể lợi dụng vùng chết để thoát khỏi sự kiểm soát.
– Không cảm biến xuyên vật cản được

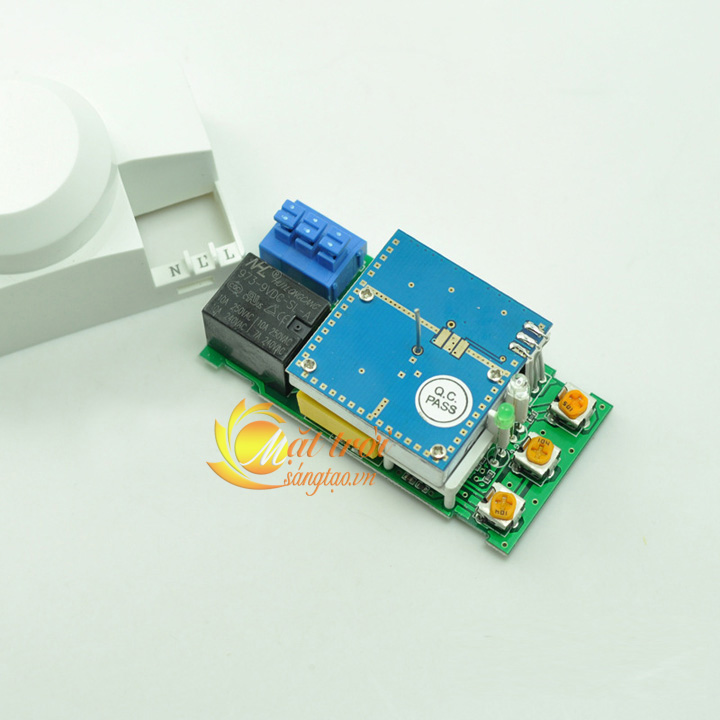

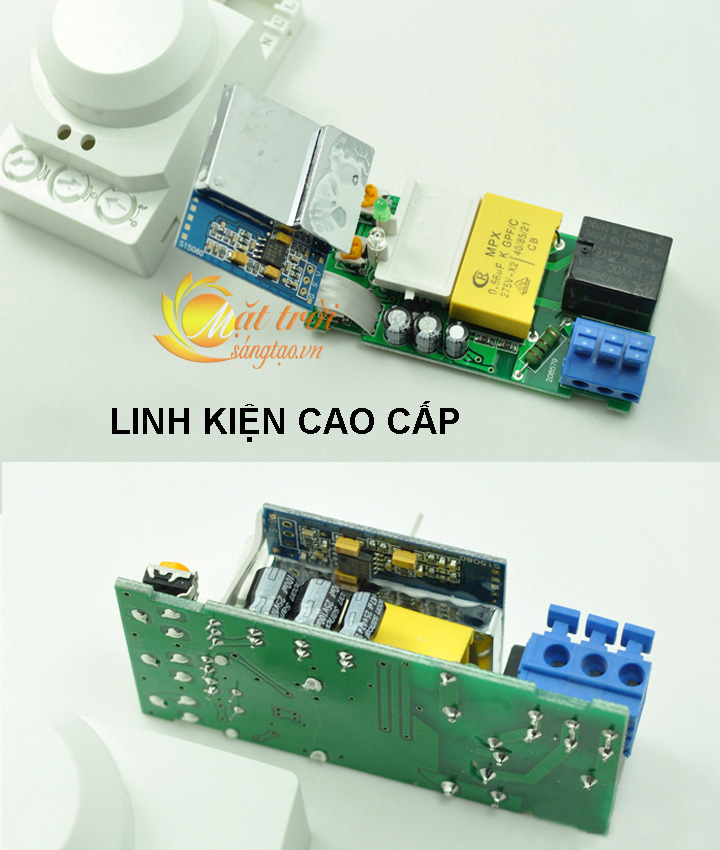

cong-tac-cam-bien-vi-song-radar-op-tran-suntech_5 cong-tac-cam-bien-vi-song-radar-op-tran-suntech_7

Ưu điểm cảm biến radar so với cảm biến hồng ngoại:
– Khoảng cách cảm biến xa hơn
– Góc rộng (hình cầu lệch tâm), không có vùng chết
– Có thể cảm biến xuyên qua kính, gỗ mỏng, trần thạch cao, nhựa mỏng…vì vậy có thể lắp ẩn
– Không phụ thuộc nhiệt độ, độ ẩm môi trường

cong-tac-cam-bien-vi-song-radar-op-tran-suntech_9

Chức năng và tính năng:
1. Cảm biến người chuyển động: khi có người đi vào phạm vi phát hiện, công tắc sẽ đóng điện và tự ngắt sau một khoảng thời gian trễ khi không có chuyển động cuối cùng.
2. Cảm biến quang: có thể điều chỉnh cảm biến ánh sáng, hoạt động cả ngày hay chỉ hoạt động khi trời tối.
3. Ứng dụng:  hành lang, phòng tắm, tầng hầm, nhà để xe, nhà kho, giám sát và các thiết bị điện muốn tự động đóng ngắt để tiết kiệm điện.

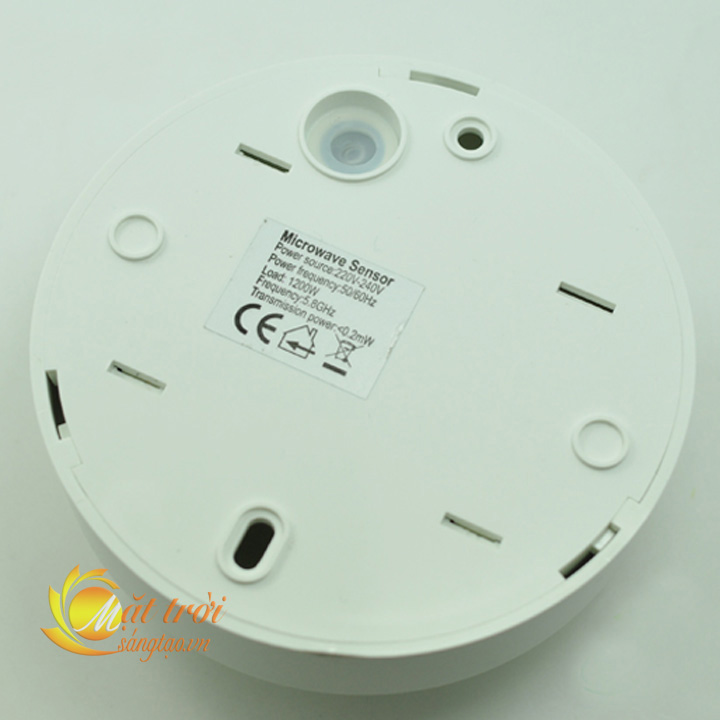

cong-tac-cam-bien-vi-song-radar-op-tran-suntech_8



Microwave motion sensor-Ceiling version

Model No. SUNTECH

  1. Product introduction

SUNTECH is an active motion detector with adjustable sensitivity, daylight detection and time setting. It’s based Doppler principle and RADAR technology, adopting rod antenna & high performance micro-chip. It is easy to install, provide high probability of detection, low nuisance alarms and resistance to rain, fog, wind, dust, falling snow and temperature extremes.

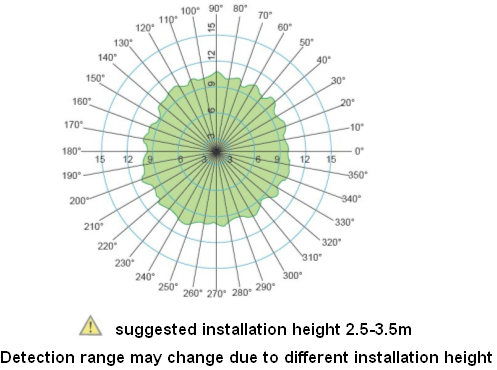

 radar-suntech_1

  1. Technical parameters
1 Operating voltage 220-240V/AC 7 Transmission power <0.2mW
2 Rated load 1200W (Max) 8 Installation Ceiling mounting
3 Detection area 1-8meters 9 Detection angle 360°
4 Time setting 8sec-12min 10 Mounting height Max. 3.5 m
5 Light control 2~2000lux, can be customized 11 Operating temperature 0℃~+70℃
6 Microware frequency 5.8GHz +/-75MHz 12 Product size(L*W*H) 95*95*43mm



Note: the high-frequency output of this sensor is <0.2mW that is just one of the transmission power of a mobile phone



  1. Installation procedure

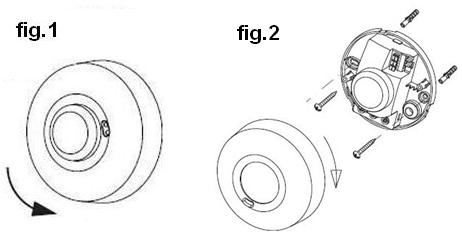

3.1 Take down the top cover by turning it anti-clockwise (see fig.1),

3.2 Hold base against the wall and mark drill holes, paying attention to any existing wiring in the wall

3.3 Drill the holes, insert wall plug (6mm dia.)

3.4 Put the power wire and load wire through the base holes

3.5 Screw the base into place (see fig.2)

3.6 Connect the mains power supply and the load wire to the connection terminal according to connection-wire mark

3.7 Fit glass shad and turn it clockwise (see fig.2)

radar-suntech_2

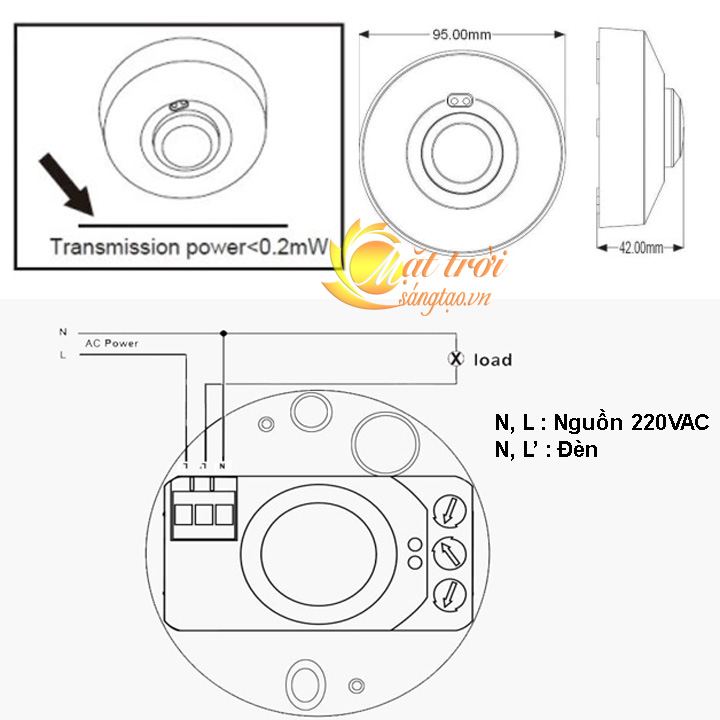

  1. Wiring diagram

cong-tac-cam-bien-vi-song-radar-op-tran-suntech_9

  1. Settings

Detection range setting (Sensitivity)

Detection range is the term used to describe the diameter to the more or less circular detection zone produced on the ground after mounting the sensor light at a height of 2.5m, turn the detection control fully anti-clockwise to select minimum detection range (approx. 1m), and fully clockwise to select maximum detection range (approx. 8m).

radar-suntech_3

Time setting

The light can be set to stay ON for any period of time between approx. 8 sec (turn fully anti-clockwise) and a maximum of 12min (turn fully clockwise). Any movement detected before this time elapse will re-start the timer. It is recommended to select the shortest time for adjusting the detection zone and for performing the walk test.

radar-suntech_4

Light-control setting

The chosen light response threshold can be infinitely from approx. 2-2000lux. Turn it fully anti-clockwise to select dusk to dawn operation at about 2 lux. Turn it fully clockwise to select daylight operation at about 2000lux. The knob must be turned fully clockwise when adjusting the detection zone and performing the walk test in daylight.

radar-suntech_5

  1. Troubleshooting
Malfunction Cause Remedy
The Load does not work Wrong light control setting selected Adjust setting
Load faulty Change load
Mains switch off Switch on
The load work always Continuous movement in the detection zone Check zone setting
The load work without any identifiable movement The sensor not mounted for detecting movement reliably Reinforcement install accessories
Movement occurred, but not been identified by the sensor (movement behind wall, movement of a small object in immediate lamp vicinity etc.) Check the induction space settings
The load will not work despite movement Rapid movements are being suppressed to minimize malfunctioning or the detection zone you have set is too small Check the induction settings



Điện áp điều khiển:

AC 220V, DC 12V
