Để đo nhiệt độ bề mặt của một thiết bị chúng ta thường sử dụng 2 phương pháp là:
* Đo nhiệt độ bằng phương pháp tiếp xúc: Áp đầu dò của nhiệt kế vào vật cần đo và đợi kết quá hiển thị.
* Đo nhiệt độ bằng phương pháp không tiếp xúc: Sử dụng thiết bị đo nhiệt độ từ xa (thường gọi là súng đo nhiệt độ hồng ngoại hay súng hồng ngoại)Phương pháp này sử dụng khi đo nhiệt độ bề mặt của vật ở xa, cao, khó tiếp cận, trong môi trường khắc nghiệt (đường ống trên cao, nhiệt độ khu vực quá nóng và nguy hiểm đến tinh mạng.
Khi lựa chọn thiết bị này, ta cần phải quan tâm đến các tham số sau:
* Dải nhiệt độ đo: độ C hoặc độ F
* Khoảng cách đứng đo đến điểm cần đo
* Độ chính xác phép đo
* Độ phát xạ của đối tượng đo E (E cho từng đối tượng là gỗ, sắt,hợp kim, đồng, giấy…) nên thường phải lại chỉnh cho phù hợp để có kết quả chính xác. Thông thường thiết bị được đặt ở E=095Đối với thiết bị này dải nhiệt độ càng cao thì độ chính xác sẽ giảm xuống
Đây là một dụng cụ cần thiết cho các kỹ sư kiểm tra hệ thống nhiệt, lạnh, nếu có công việc sẽ trở nên dễ dàng hơn.
Detail Description
A. Introduction

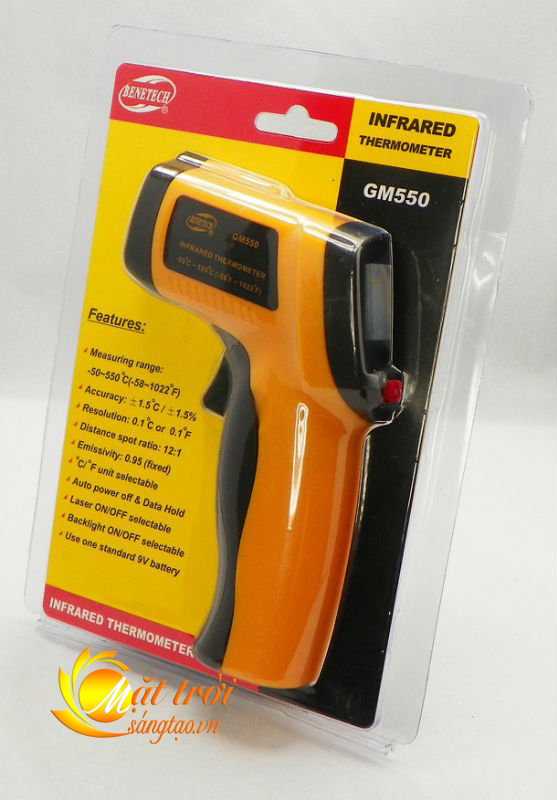

This infrared thermometer is used for measuring the temperature of the object’s surface, which is applicable for various hot, hazardous of hard-to-reach objects without contact safely and quickly.

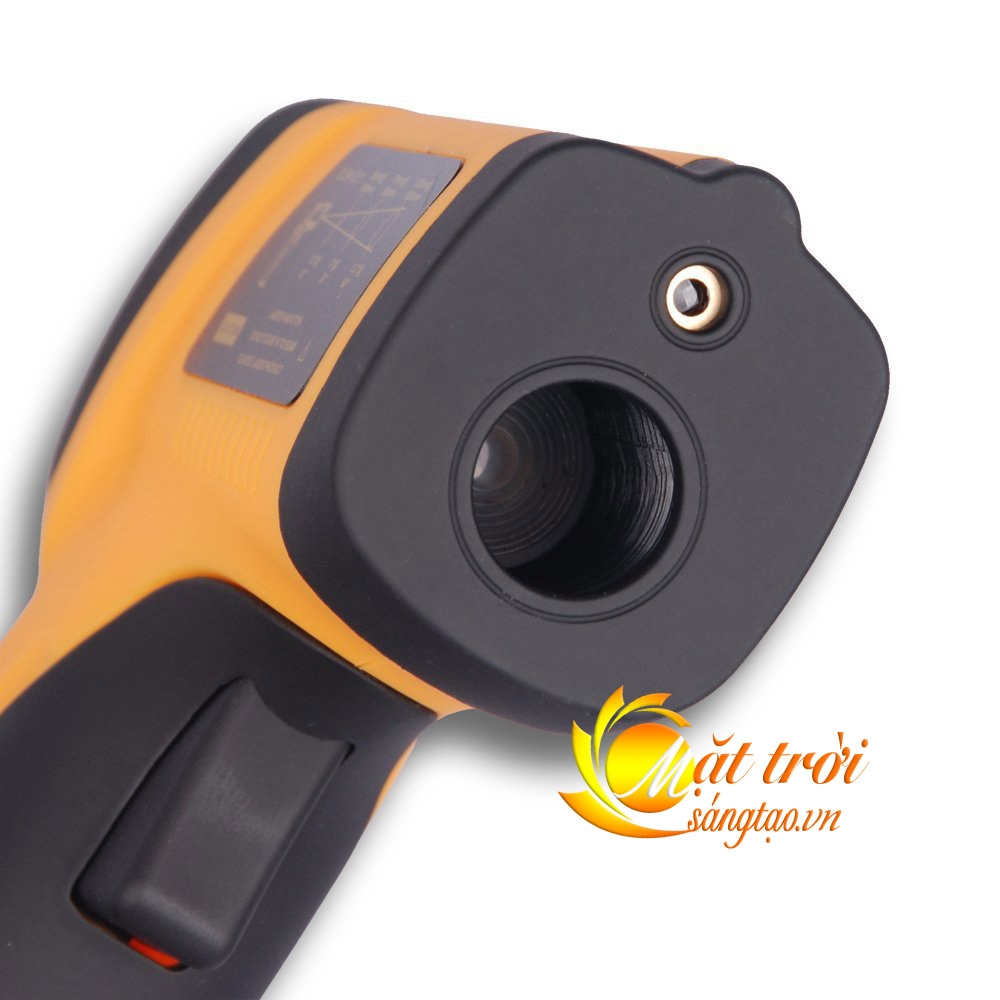

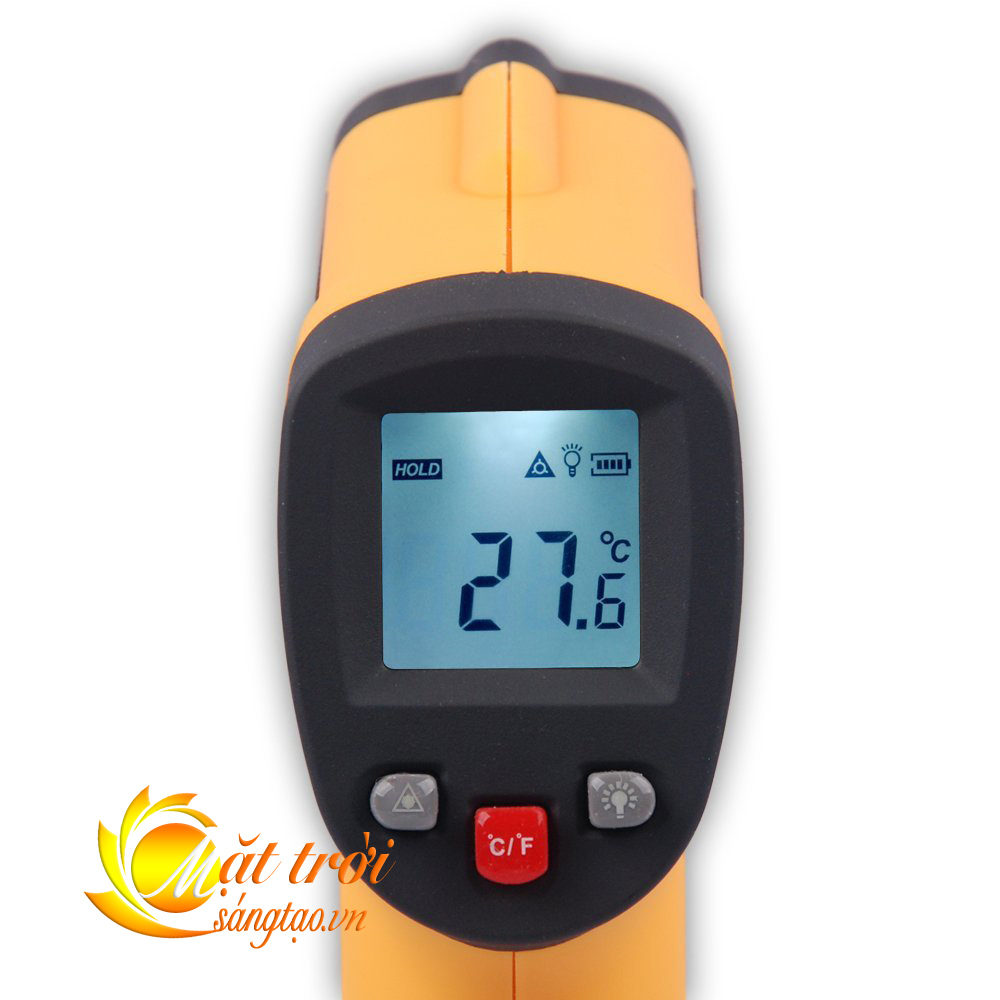

This unit consist of Optics, Temperature sensor signal amplifier, processing circuit and LCD display. The optics collected the infrared energy emitted by object and focus onto the sensor. Then the sensor translates the energy into an electricity signal. This signal will be turned out to be digital shown on the LCD after the signal amplifier and processing circuit.
B. Functions:
1. Celsius / Fahrenheit switchable

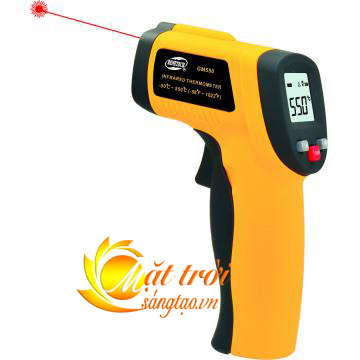

2. Equipped with a laser for aiming
3. Temperature hold

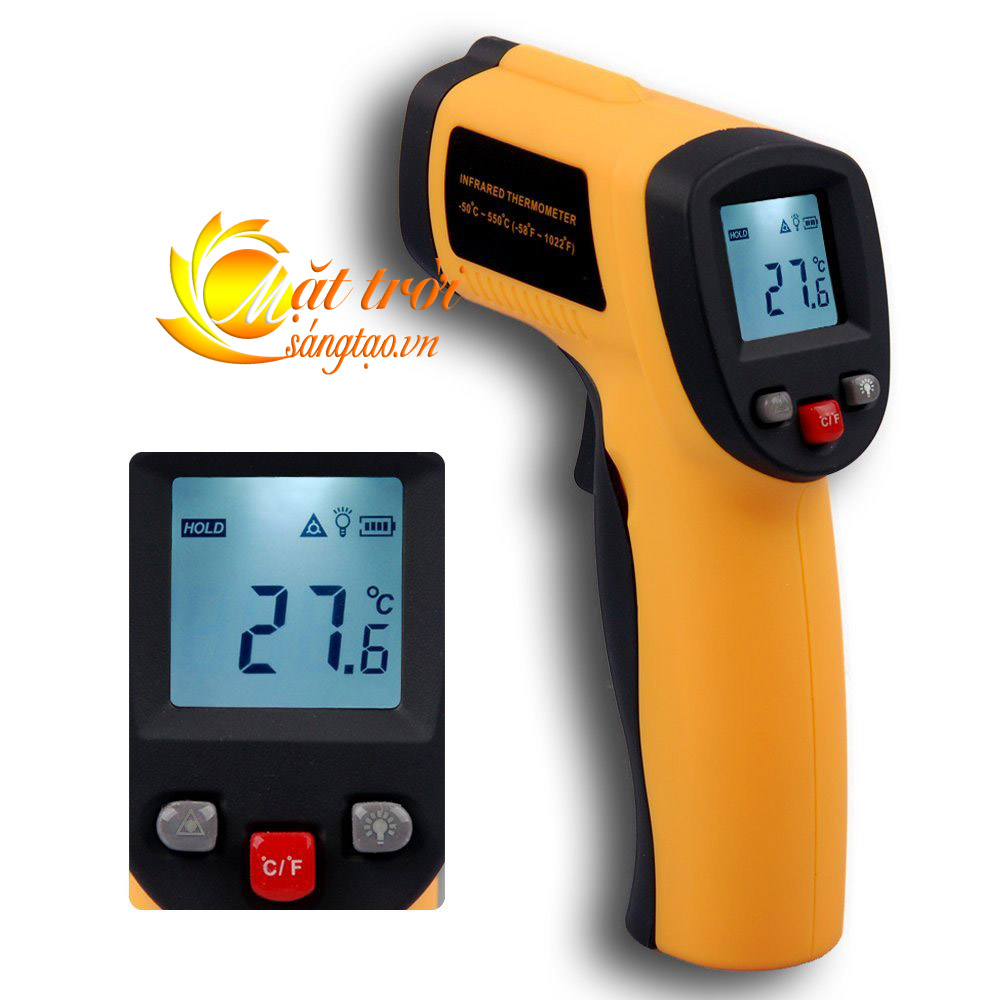

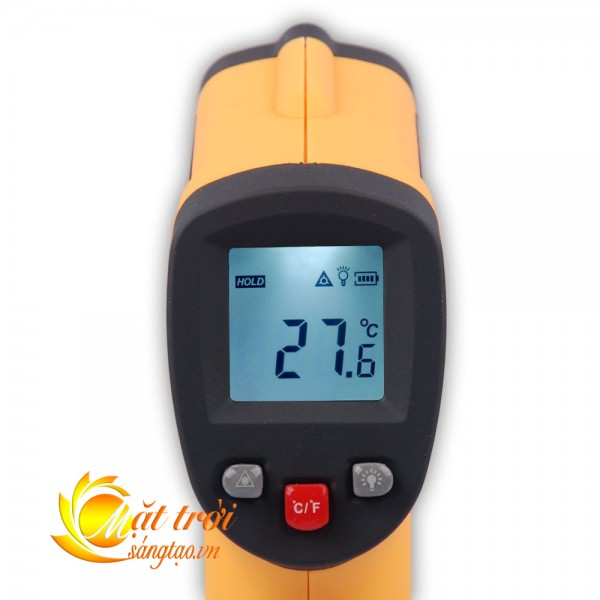

4. LCD backlight
5. 20 seconds auto power off
6. Light weight and easy operation
C. Specification
| Temperature Range |
-50°C~550°C(-58°F~1022°F) |
| Accuracy |
*0°C~550°C(32°F~1022°F): ±1.5°C(±2.7°F) or±1.5%
*-50°C~0°C(-58°F~32°F): ±3°C(±5°F)
Whichever is greater |
| Resolution |
0.1°C or 0.1°F |
| Repeatability |
1% of reading or 1 °C |
| Response time |
500 mSec, 95% response |
| Spectral response |
8~14 um |
| Emissivity |
0.95 Preset |
| Distance to Spot size |
12:1 |
| Operating Temperature |
0°C~40°C(32°F~104°F) |
| Operating Humidity |
10~95% RH non-condensing up to 30°C(86°F) |
| Storage Temperature |
-20~60°C(-4°F~140°F) |
| Power |

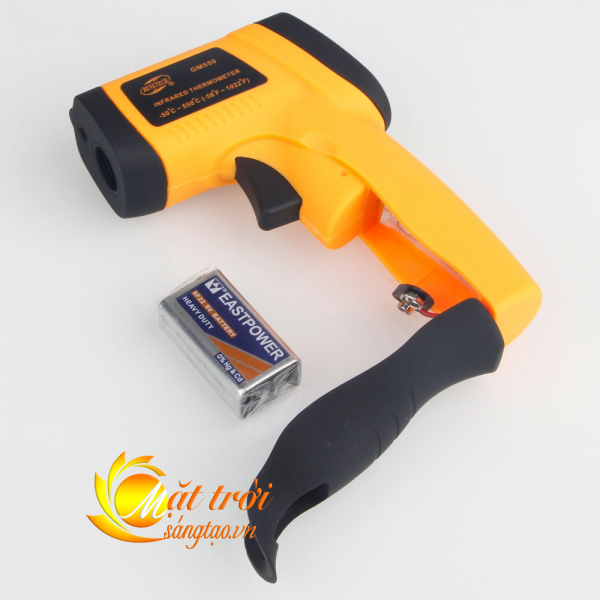

9V battery |
| Typical battery life |
Non-laser mode: 22 hrs;
Laser mode: 12 hrs |
| Weight |
147.5g |
| Dimension |
153x101x43mm |
D. Operating instructions
a. Operating the unit
b. Locating a hot spot
c. Distance to spot size
When take measurement, pay attention to the Distance to spot size. As the Distance (D) from the target surface increases, the spot size (S) of the area measured by the unit becomes larger.

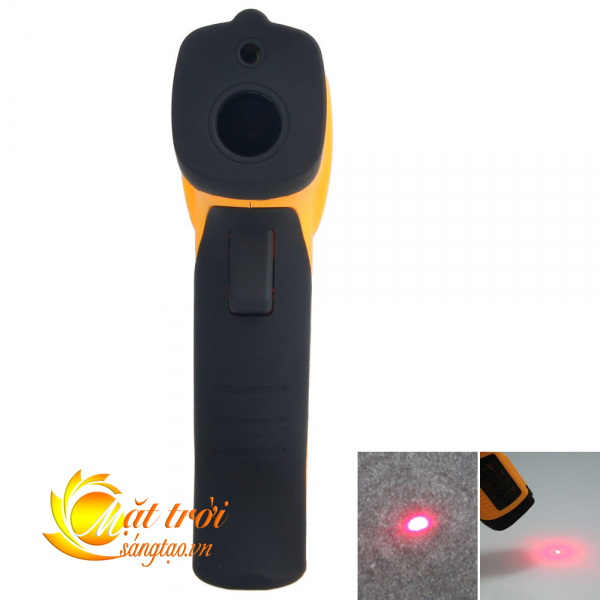

*****This unit is equipped with a laser, which is used for aiming.
Make sure the target is larger than the unit’s spot size. The smaller the target the closer measure distance. When accuracy is critical, make sure the target is at least twice as large as the spot sise.
d. About the Emissivity:
Most organic materials and painted or oxidized surfaces have an emissivity of 0.95 (pre-set in the unit). Inaccurate readings will result from measuring shiny of polished metal surfaces. To compensate, cover the target surface with masking tape or flat black paint. Measure the tape or painted surface when the tape of painted reach the same temperature as the material underneath.
E. Packing information
Packing: Blister + Card
Standard Quantity Per Carton: 60pcs
Standard Carton Sise: 52×42.3×48.5CM
Standard Carton Gross Weight: 15.2KG
