Đồng hồ điện tử mini DIY V2.2 hai cảm biến nhiệt độ


15.000 ₫230.000 ₫

Đồng hồ điện tử mini dùng để chế vào xe máy, ô tô, loa đài……. Phiên bản nâng cấp V2.2 với 2 cảm biến đo nhiệt độ, đo điện áp..

Clear
Bạn cần được tư vấn?

Đồng hồ điện tử mini dùng để chế vào xe máy, ô tô, loa đài…….

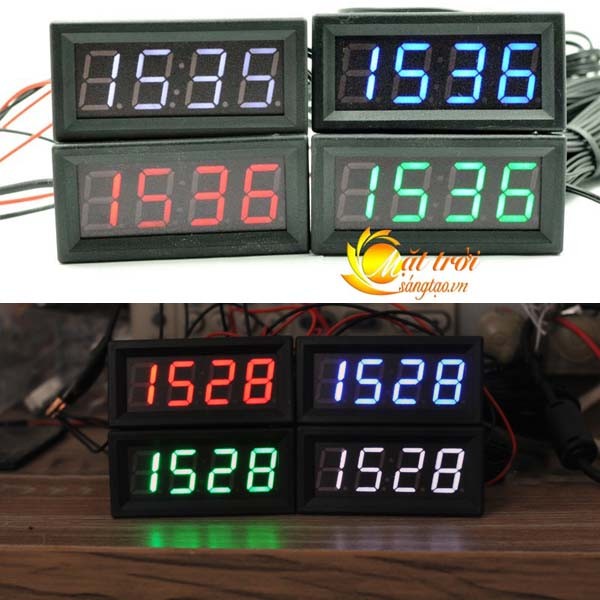

Dong ho dien tu mini DIY V2.2_1

– Kiểu dáng gần giống phiên bản V2: http://www.mattroisangtao.vn/san-pham/dong-ho-dien-tu-mini-diy-v2/

– Một số nâng cấp phiên bản V2.2 so với V2:

+ Kích thước Led to hơn (0.56inch)

+ Chức năng hiện thị điện áp (DV5V-60V)

+ Chức năng hiển thị nhiệt độ (2 cảm biến nhiệt độ dài 1 mét)

+ …v.v..và nhiều tính năng khác liệt kê bên dưới



Dong ho dien tu mini DIY V2.2_2 Dong ho dien tu mini DIY V2.2_3

Thông số kỹ thuật:

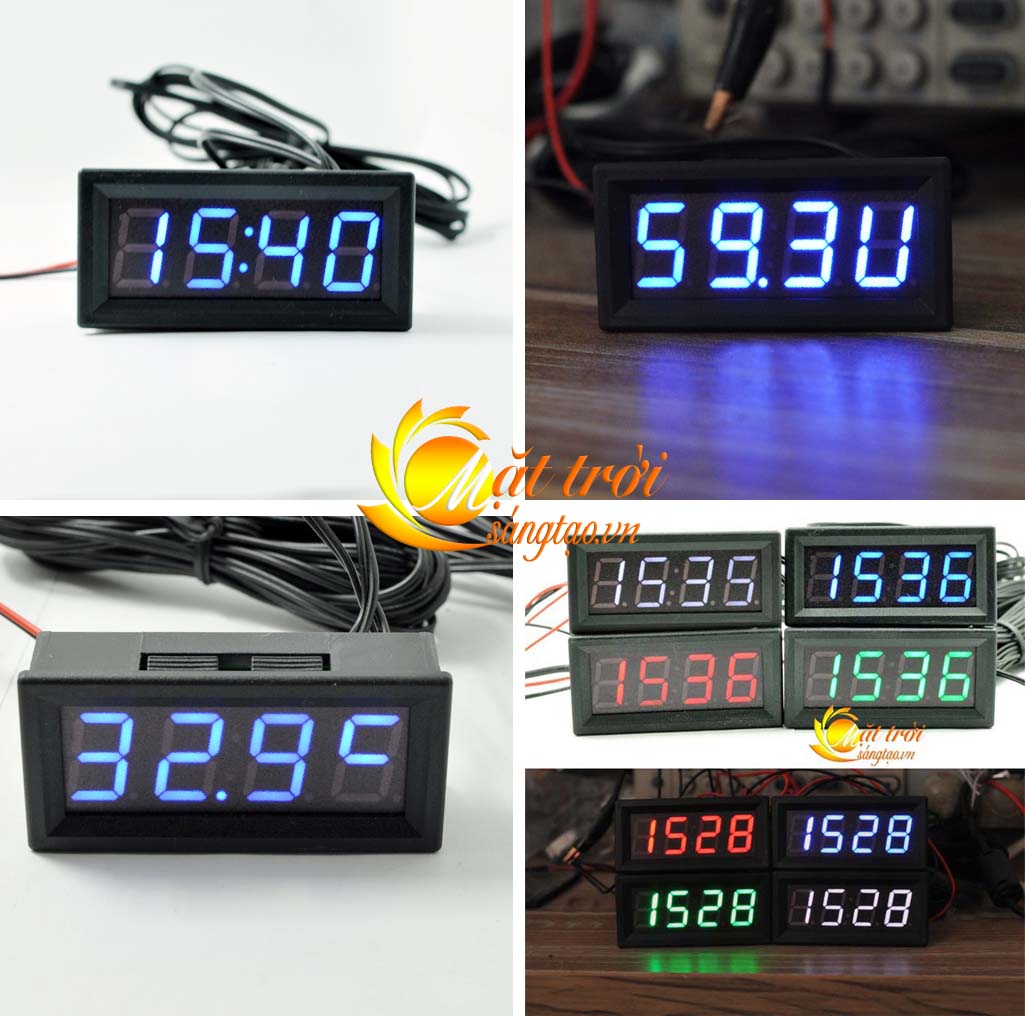

– Hiển thị thời gian: giờ-phút-giây- ngày-tháng (chế độ 24h)

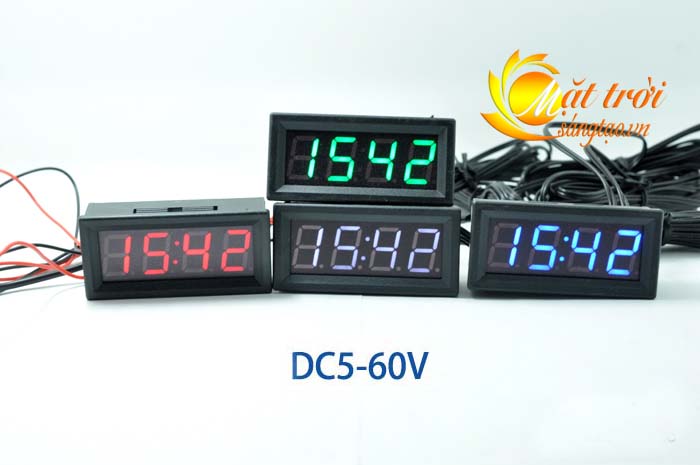

– Hiển thị điện áp: DC5-60V

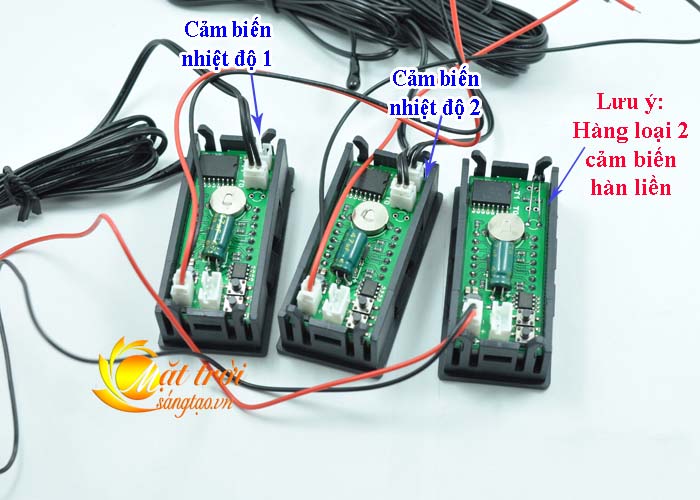

– Hiển thị nhiệt độ (độ C) với 2 dây cảm biến nhiệt độ dài 1 mét để đo nhiệt độ trong và ngoài xe hoặc trong và ngoài phòng.

– Kích thước khung: 60 × 28 mm

– Lỗ lắp đặt: 58 × 26 mm x Dày 23mm

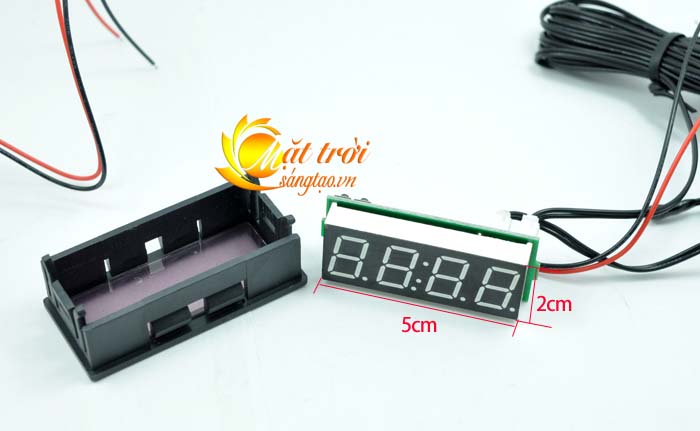

– Kích thước màn led: 0.56″ LED (50 × 20 mm)

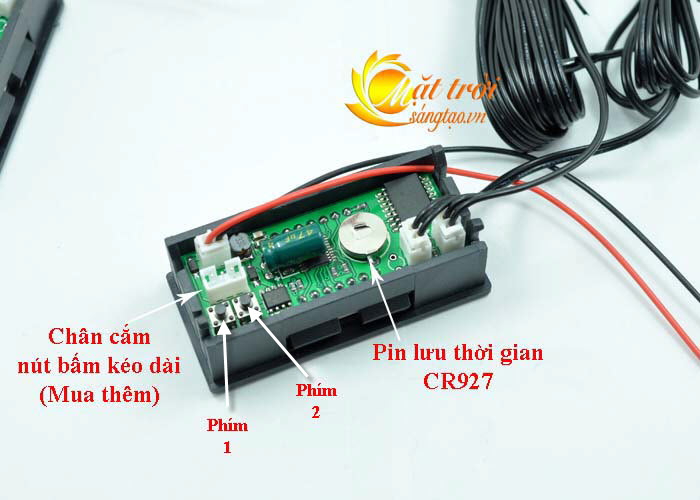

– Sử dụng pin cúc CR927 để lưu dữ liệu (đồng hồ vẫn chạy ngầm nhay cả khi ngắt điện, thời gian duy trì khoảng 6 tháng trở lên)

– Sử dụng hai nút nhấn để hiệu chỉnh thời gian và các thông số.

– Điện áp cung cấp:  DC5 V-60V (chú ý không được cấp nguồn quá 60V sẽ gây hỏng thiết bị

– Dòng tiêu thụ:: <20mA

– Thiết kế chống phân cực ngược bảo vệ thiết bị.

–  Dải đo nhiệt độ : -40 ~ +120 độ với độ phân giải 0.1 độ

– Sử dụng chip thời gian DS3231 cho thời gian chính xác

–  Độ ẩm hoạt động: 10 ~ 80% (không ngưng tụ)

–  Áp suất làm việc: 80 ~ 106KPa



Dong ho dien tu mini DIY V2.2_4 Dong ho dien tu mini DIY V2.2_5 Dong ho dien tu mini DIY V2.2_6



HƯỚNG DẪN SỬ DỤNG:

1. Điều chỉnh chế độ hiển thị:

Ở trạng thái đang hoạt động, bấm phím số 2 để thay đổi các chế độ hiển thị:

– Chỉ hiện thị giờ hoặc ngày tháng hoặc nhiệt độ hoặc điện áp

– Tự động chuyển qua lại giữa giờ – nhiệt độ 1 – nhiệt độ 2- điện áp

(Lưu ý: Nếu không cắm cảm biến nhiệt độ 2 thì sẽ tự động bỏ qua việc hiển thị nhiệt độ 2)

2. Chỉnh thời gian và các thông sốkhác

Ở trạng thái đang hoạt động, bấm phím số 1 để vào chế độ điều chỉnh –>tới thông số nào thì thông số đó sẽ nhấp nháy, bấm phím số 2 để thay đổi giá trị, xong thông số nào thì bấm tiếp phím số 1 để chuyển thông số tiếp theo, lần lượt từ Phút (0-59) –> Giờ (0-23) –> Ngày (1-31) –> Tháng (1-12) –> Năm (2012-2049) –> Lỗi bù trừ điện áp (3.90-4.10V) –> (tiếp đến các thông số bên dưới)

–> Ac: Bù trừ lỗi báo nhiệt độ 1  (-5 đến +5 độ C)

–> Ac: Bù trừ lỗi báo nhiệt độ 2  (-5 đến +5 độ C)

–> dd: Lựa chọn thứ tự hiển thị các thông số ở chế độ tự động hiển thị luân phiên các thông số (0-3)

dd=0 : Thời gian – Nhiệt độ 1 – Nhiệt độ 2 – Điện áp

dd=1 : Thời gian – Nhiệt độ 1 – Nhiệt độ 2  (bỏ qua điện áp)

dd=2 : Thời gian – Nhiệt độ 1 – Điện áp (bỏ qua nhiệt độ 2)

dd= 3 : Thời gian – Điện áp (bỏ qua nhiệt độ)

(Lưu ý: Nếu không cắm cảm biến nhiệt độ 2 thì sẽ tự động bỏ qua việc hiển thị nhiệt độ 2)

–> dF : Lựa chọn thời gian hiển thị các thông số ở chế độ tự động hiển thị luân phiên các thông sốtừ 1 giây đến 9 giây (0-9)

–> LL: Độ sáng Led (1-3)

–> AL: Lựa chọn chế độ điều chỉnh độ sáng led tự động, khi ở chế độ tự động thì từ 19h-6h a.m độ sáng sẽ tự động giảm về mức 1 để tiết kiệm điện (1=auto, 0=not auto)

–> Bấm tiếp phím 1 sẽ thoát chế độ điều chỉnh và quay trở về chế độ hoạt động.

Chú ý: Thời gian sẽ bắt đầu chạy sau khi vừa thoát khỏi chế độ điều chỉnh, vì vậy nếu điều chỉnh quá lâu thì thời gian sẽ bị trễ một khoảng thời gian bằng thời gian ở trong chế độ điều chỉnh.



PHỤ KIỆN BÁN THÊM:

(Không kèm theo sản phẩm)

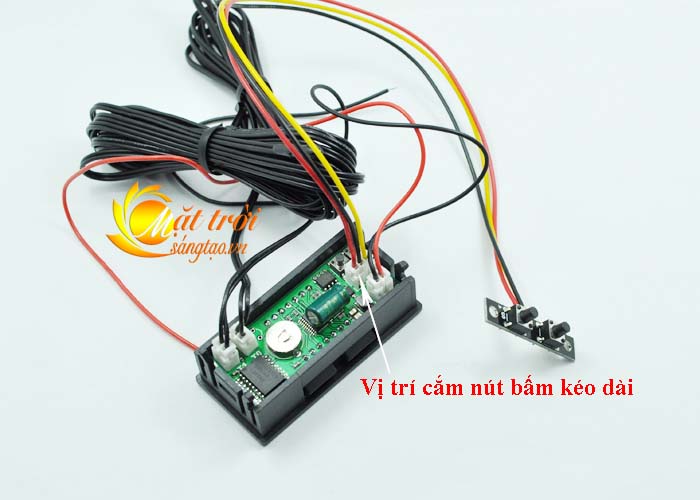

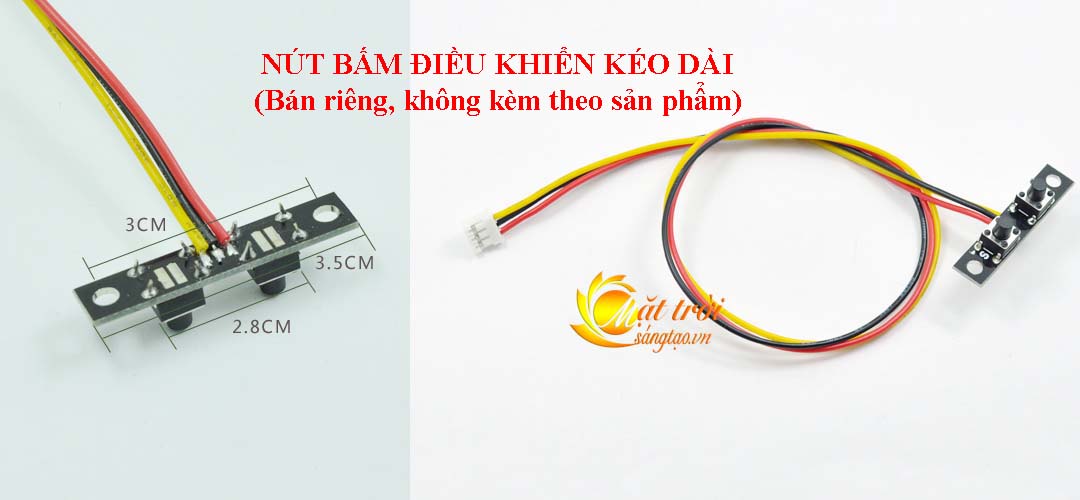

Nút bấm kéo dài mở rộng, giá 15.000đ/cái

Dong ho dien tu mini DIY V2.2_7 Dong ho dien tu mini DIY V2.2_8





DEMO:



Đồng hồ điện tử mini DIY V2

Đồng hồ điện tử mini DIY V2

Đồng hồ điện tử mini DIY V2

Đồng hồ điện tử mini DIY V2

Đồng hồ điện tử mini DIY V2



Màu Led

Led Đỏ, Led Xanh dương, Led Xanh lá, Led Trắng, Nút bấm kéo dài
